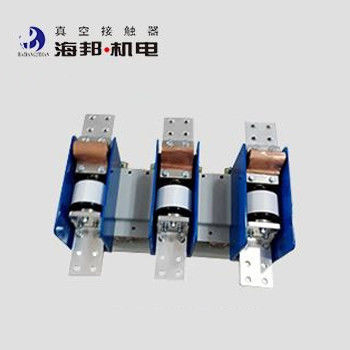

3.6kV Conteneur sous vide à courant alternatif 3200A à tension moyenne / basse
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
Conditions de paiement et expédition:
| Délai de livraison: | 7 à 15 jours ouvrables |
|---|
|
Détail Infomation |
|||
| Mettre en évidence: | 3Contacteur sous vide à courant alternatif de.6 kV,Contacteur sous vide à courant alternatif fort |
||
|---|---|---|---|
Description de produit
Les contacteurs à vide Hai Bang à tension moyenne et basse tension de type JCZ3-3.6D/D-3200A conviennent aux systèmes d'alimentation à courant alternatif de 50 à 60 Hz, à la tension nominale du circuit principal de 1,14 kV à 3,6 kV et au courant nominal de 3200 A.Ce type de 3Le contacteur sous vide à courant élevé de.6 kV est utilisé pour connecter et déconnecter directement ou à distance le courant élevé du circuit principal et contrôler fréquemment les moteurs AC.transformateurs et autres dispositifs de commande électriqueLe contacteur à vide à courant lourd Haibang de 3,6 kV est largement utilisé dans le pétrole, les équipements anti-explosion des mines de charbon et d'autres occasions.L'altitude de l'environnement où le contacteur à vide est utilisé ne dépasse pas 1000 mètres au-dessus du niveau de la mer..
Nous avons d'autres types de contacteurs à vide à tension moyenne de 3,6 kV, dont le courant nominal est de 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) et 800~2500A (JCZ3-3.6D/D-800~2500A).Pour plus d'informations, voir les catégories.
Les types:
Le système de contrôle de l'équipement doit être conforme à l'annexe II.
Données techniques:
|
Nom |
Unité |
Valeur |
||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
1.14 kV à 3,6 kV |
|
|
courant de fonctionnement nominal (Ie) |
Une |
3200A |
||
|
Fréquence nominale |
Hz |
50 à 60 |
||
|
Capacité de connexion nominale |
KA |
12.5 |
||
|
Capacité de rupture nominale |
KA |
10 |
||
|
Capacité de rupture finale |
KA |
12.5 |
||
|
Temps de résistance à court courant |
KA |
10 |
||
|
Résistance au courant de pointe nominale |
KA |
12.5 |
||
|
Durée nominale du court-circuit |
s |
4 |
||
|
Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
18 |
|
|
Brèches sous vide |
KV |
18 |
||
|
Éclaircissement de l' impulsion résister à la tension |
KV |
40 |
||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. |
|
|
DC 110/220 |
||||
|
Puissance nominale (Ps) |
V.A. |
≤ 600/50 (absorption/détention) |
||
|
Puissance nominale (P) de la prise mécanique ((800~2500) |
V.A. |
≤ 900/600 (fermeture/ouverture) |
||
|
Circuit auxiliaire |
Le formulaire |
(3a+2b) |
||
|
Valeur nominale |
une puissance de sortie de courant alternatif de 380 V/5A, |
|||
|
DC 380V/1A |
||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 |
||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
300 |
|
|
À court terme |
temps/heure |
600 |
||
|
Durabilité mécanique |
10000 fois |
10 |
||
|
Résistance électrique |
10000 fois |
10 |
||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 200 |
|
|
Temps asynchrone à trois phases |
ms |
≤ 3 |
||
|
Heure d'ouverture initiale |
ms |
≤ 150 |
||
|
Le déclenchement de la fermeture |
ms |
≤ 10 |
||
Commentaire:
1La tension de commande nominale peut être réalisée selon les exigences du client.
2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois.
