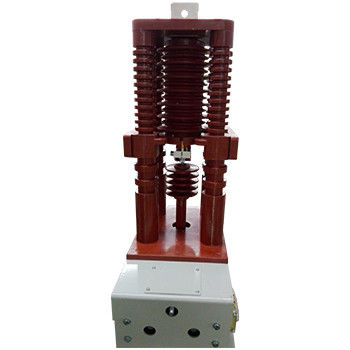

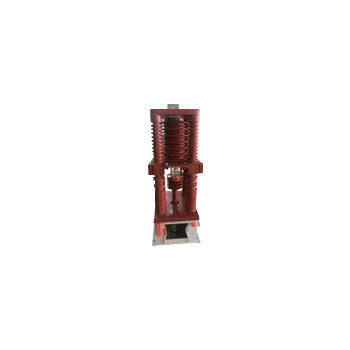

Contacteur à vide à haute tension à phase unique de 40,5 kV - Contacteur à vide à haute tension à phase unique
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
|
Détail Infomation |
|||
| Mettre en évidence: | Contacteur à vide à phase unique de 40,5 kV |
||
|---|---|---|---|
Description de produit
Contacteur à vide à haute tension à phase unique de 40,5 kV - contacteur à vide à haute tension à phase unique, tension nominale de 40,5 kV, courant nominal 160A, 250A, 400A, 630A
Description générale:
Le contacteur à vide Hai Bang à phase unique de 40,5 kV convient aux systèmes d'alimentation à courant alternatif de 50 à 60 Hz, à la tension nominale du circuit principal de 40,5 kV, au courant nominal de 160A, 250A, 400A, 630A.Ce type de contacteur à vide à haute tension à phase unique est principalement utilisé comme interrupteur de mise à la terre lorsqu'une panne de mise à la terre à phase unique se produitLe contacteur à vide Haibang à phase unique de 40,5 kV est utilisé dans les armoires de suppression d'arc et les occasions électriques qui nécessitent un contrôle à phase unique.L'altitude de l'environnement où ce type de contacteur à vide monophasique est utilisé ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer..
Nous disposons d'un autre type de contacteur à vide à phase unique de 40,5 kV, qui pourrait fonctionner en toute sécurité et stabilité à une altitude de 5000 m au-dessus du niveau de la mer.
Les types:
Le JCZ1-40.5J ((D) /D-160-1 est utilisé.6
Le JCZ1-40.5J(D) /D-250-2 est un avion de ligne.5
Le JCZ1-40.5J ((D) /D-400-4.0
Le JCZ1-40.5J ((D) /D-630-6 est utilisé.3
Données techniques:
| Nom | Unité | Valeur | ||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | KV | 40.5 | |||
| courant de fonctionnement nominal (Ie) | Une | 160, 250, 400, 630 | ||||
| Fréquence nominale | Hz | 50 à 60 | ||||
| Capacité de connexion nominale | Une | 10Ie (AC-4) | ||||
| Capacité de rupture nominale | Une | 8Ie (AC-4) | ||||
| Temps de résistance à court courant | Une | 10e année | ||||
| Résistance au courant de pointe nominale | Une | 25e | ||||
| Durée nominale du court-circuit | s | 4 | ||||
| Capacité de rupture finale | kA, temps | 6.3/3 | ||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 95 | |||
| Brèches sous vide | KV | 95 | ||||
| Éclaircissement de l' impulsion résister à la tension | KV | 185 | ||||
| Circuit de commande | Voltage nominal (Us) | V | Le montant de l'aide est fixé à la valeur de l'aide. | |||
| DC 110/220 | ||||||
| Puissance nominale (P) de stockage électrique | V.A. | ≤ 1000/100 (absorption/détention) | ||||
| Circuit auxiliaire | Le formulaire | (3a+2b) | ||||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | |||||
| DC 380V/1A | ||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | ||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | 120 | |||
| À court terme | temps/heure | 360 | ||||
| Durabilité mécanique | 10000 fois | 3 | ||||
| Résistance électrique | 10000 fois | Le montant de l'indemnité est calculé en fonction de la valeur de la dette. | ||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | |||
| Heure d'ouverture initiale | ms | ≤ 100 (détention électrique) | ||||
| Le déclenchement de la fermeture | ms | ≤ 10 | ||||
|
Remarque: 1. la tension de commande nominale peut être réalisée selon les exigences du client. 2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois. |
||||||
