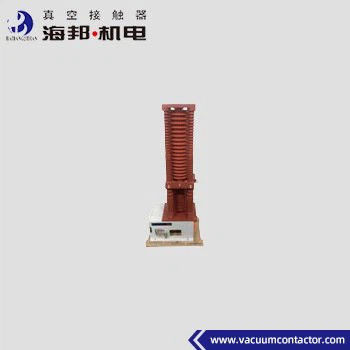

Le contactateur à vide à plateau de type 1 de phase 160A 250A 400A 630A
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Le type: | Vacuum | Fréquence nominale: | 50/60 Hz |
|---|---|---|---|
| Phases: | Unique | ||
| Mettre en évidence: | Contacteur à vide à 1 phase 160A,Contacteur sous vide à plateau de type 1 |
||
Description de produit
Les contacteurs à vide à phase unique de type Hai Bang Plateau conviennent aux systèmes d'alimentation avec courant alternatif de 50 à 60 Hz, tension nominale du circuit principal de 40,5 kV et courant nominal de 160A, 250A, 400A, 630A.JCZ1 Le contacteur à vide monophasique est principalement utilisé comme interrupteur de mise à la terre lorsqu'une panne de mise à la terre monophasique se produit. JCZ1 Single Phase AC Vacuum Contactor est utilisé dans les armoires de suppression d'arc et les occasions électriques qui nécessitent un contrôle mono-phase.L'altitude de l'environnement où le contactateur à vide monophasique de type Plateau est utilisé ne dépasse pas 5000 mètres au-dessus du niveau de la mer., il s'agit donc d'un contacteur sous vide de type plateau.
Les types:
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
JCZ1-40.5TG/D-400
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Conditions d'utilisation:
1. la température ambiante: -25°C+40°C, la moyenne de 24 heures ne doit pas dépasser +35°C;
2. Altitude: 5000m ou moins; Notre brevet montre que le contacteur à vide à phase unique de type plateau JCZ1 peut fonctionner en toute sécurité et de manière stable à une altitude de 5000m au-dessus du niveau de la mer.
3. Humidité relative: moyenne quotidienne inférieure à 95%, moyenne mensuelle inférieure à 90%, ne doit PAS dépasser 50% lorsque la température ambiante atteint +40°C;
4- Environnement d'exploitation: l'air ambiant ne doit pas être contaminé par des gaz corrosifs, inflammables ou explosifs et par de la vapeur d'eau, niveau de contamination: niveau III;
5- Installation d'un contacteur sous vide à plateau monophasique:
Lors du fonctionnement, l'angle d'inclinaison entre la surface du contacteur à vide monophasique de type plateau installé et le plan horizontal ne doit PAS dépasser 5°.
Note: Si les conditions ci-dessus ne peuvent pas satisfaire aux exigences de l'utilisateur, celui-ci peut négocier avec le fabricant un traitement spécial du produit.
Données techniques:
|
Nom |
Unité |
Valeur | ||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
40.5 |
|
| courant de fonctionnement nominal (Ie) |
Une |
160, 250, 400, 630 | ||
| Fréquence nominale |
Hz |
50 à 60 | ||
| Capacité de connexion nominale |
Une |
10Ie (AC-2) | ||
| Capacité de rupture nominale |
Une |
8Ie (AC-2) | ||
| Capacité de rupture finale |
kA, temps |
6.3, 3 | ||
| Temps de résistance à court courant |
Une |
10e année | ||
| Résistance au courant de pointe nominale |
Une |
25e | ||
| Durée nominale du court-circuit |
s |
4 | ||
| Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
95 |
|
|
Brèches sous vide |
KV |
95 | ||
| Éclaircissement de l' impulsion résister à la tension |
KV |
185 | ||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. |
|
| DC 110/220 | ||||
| Puissance nominale (P) |
V.A. |
≤ 1000/100 (absorption/détention) | ||
|
Circuit auxiliaire |
Le formulaire |
3a+3b |
||
| Valeur nominale | AC 380V/5A | |||
| DC 380V/1A | ||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 | ||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
120 |
|
|
À court terme |
temps/heure |
360 | ||
|
Durabilité mécanique |
10000 fois |
3 | ||
|
Résistance électrique |
10000 fois |
Le montant de l'indemnité est calculé en fonction de la valeur de la dette. | ||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 200 |
|
| Heure d'ouverture initiale |
ms |
≤ 100 | ||
| Le déclenchement de la fermeture |
ms |
≤ 10 | ||
|
Remarque: la tension nominale de commande peut être réalisée selon les exigences du client. |
||||
