1Contacteur sous vide à phase unique de.14 kV - Contacteur sous vide basse tension
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
|
Détail Infomation |
|||
| Mettre en évidence: | 1Contacteur à vide à phase unique de 14 kV,Contacteur sous vide monophasique basse tension |
||
|---|---|---|---|
Description de produit

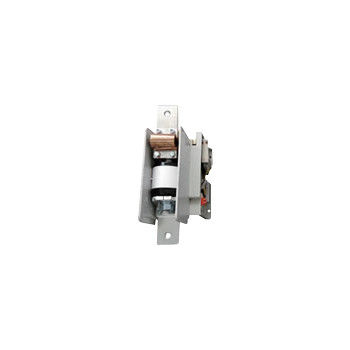

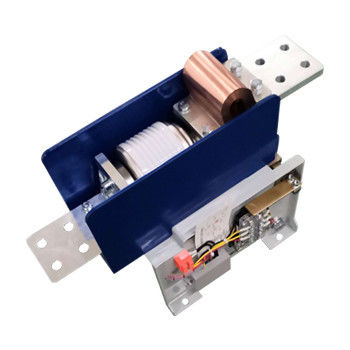

Contacteur sous vide à phase unique de 1,14 kV - Contacteur sous vide à basse tension, tension nominale 1140V, courant nominal 630 ~ 2500A
Description générale:
Le contactateur à vide Hai Bang à phase unique de 1,14 kV de type CKJ1-1.14D/D630~2500 convient aux systèmes d'alimentation à courant alternatif de 50~60 Hz, à tension nominale de 1140V pour le circuit principal, et à courant nominal de 630~2500A.Ce type de contacteur à vide à basse tension monophase est principalement utilisé comme interrupteur de mise à la terre lorsqu'une défaillance de mise à la terre monophase se produitLe contacteur à vide à phase unique de 1,14 kV est utilisé dans les installations électriques nécessitant un contrôle à phase unique.Le contactateur à vide à phase unique de 14 kV n'est pas utilisé à plus de 1000 m d'altitude.
Données techniques:
| Amé | Unité | Valeur | ||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | V | 1140 | |||
| courant de fonctionnement nominal (Ie) | Une | 630 à 2500 | ||||
| Fréquence nominale | Hz | 50 à 60 | ||||
| Capacité de connexion nominale | Une | Le numéro de série | ||||
| Capacité de rupture nominale | Une | Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. | ||||
| Capacité de rupture finale | KA | 5 | ||||
| Temps de résistance à court courant | A/s | 4Ie/10 | ||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 4.2 | |||
| Brèches sous vide | KV | 10 | ||||
| Éclaircissement de l' impulsion résister à la tension | KV | 8 | ||||
| Circuit de commande | Voltage nominal (Us) | V | Le montant de l'aide est fixé à la valeur de l'aide. | |||
| DC 110/220 | ||||||
| Puissance nominale (P) de stockage électrique | V.A. | ≤ 1000/100 (absorption/détention) | ||||
| Circuit auxiliaire | Le formulaire | (3a+2b) | ||||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | |||||
| DC 380V/1A | ||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | ||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | 300 | |||
| À court terme | temps/heure | 600 | ||||
| Durabilité mécanique | 10000 fois | 100 | ||||
| Résistance électrique | 10000 fois | 25 (AC-2) | ||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | |||
| Heure d'ouverture initiale | ms | ≤ 150 | ||||
| Le déclenchement de la fermeture | ms | ≤ 5 | ||||
| Remarque: la tension de commande nominale peut être réalisée selon les exigences du client. | ||||||
