1Contacteur sous vide monophasique à basse tension de 14 kV avec tension d'isolation nominale
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Fréquence nominale: | 50/60 Hz | Le type: | Une seule phase |
|---|---|---|---|
| Mettre en évidence: | 1Contacteur à vide à phase unique de 14 kV,Contacteur sous vide monophasique basse tension,1Contacteur sous vide basse tension de 14 kV |
||
Description de produit

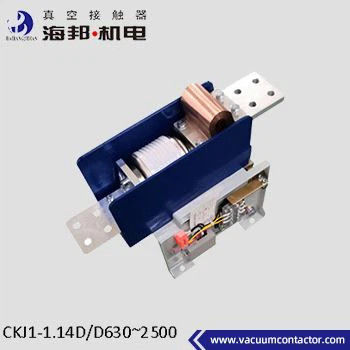

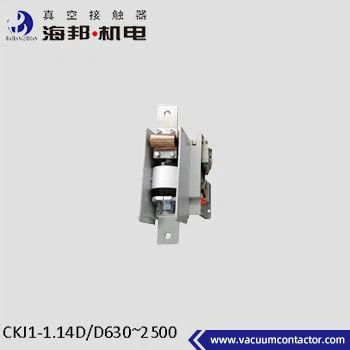

Hai Bang Single Phase 1.14kV Vacuum Contactor Type CKJ1-1.14D/D630~2500 est adapté pour les systèmes d'alimentation AC 50~60Hz, le circuit principal est de tension nominale 1140V, le courant nominal 630~2500A.Ce type de contacteur à vide à basse tension monophase est principalement utilisé comme interrupteur de mise à la terre lorsqu'une défaillance de mise à la terre monophase se produitLe contacteur à vide à phase unique de 1,14 kV est utilisé dans les installations électriques nécessitant un contrôle à phase unique.Le contactateur à vide à phase unique de 14 kV n'est pas utilisé à plus de 1000 m d'altitude.
Données techniques:
|
Nom |
Unité |
Valeur |
||||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
V |
1140 |
|||
|
courant de fonctionnement nominal (Ie) |
Une |
630 à 2500 |
||||
|
Fréquence nominale |
Hz |
50 à 60 |
||||
|
Capacité de connexion nominale |
Une |
Le numéro de série |
||||
|
Capacité de rupture nominale |
Une |
Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. |
||||
|
Capacité de rupture finale |
KA |
5 |
||||
|
Temps de résistance à court courant |
A/s |
4Ie/10 |
||||
|
Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
4.2 |
|||
|
Brèches sous vide |
KV |
10 |
||||
|
Éclaircissement de l' impulsion résister à la tension |
KV |
8 |
||||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. |
|||
|
DC 110/220 |
||||||
|
Puissance nominale (P) |
V.A. |
≤ 1000/100 (absorption/détention) |
||||
|
Circuit auxiliaire |
Le formulaire |
(3a+2b) |
||||
|
Valeur nominale |
une puissance de sortie de courant alternatif de 380 V/5A, |
|||||
|
DC 380V/1A |
||||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 |
||||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
300 |
|||
|
À court terme |
temps/heure |
600 |
||||
|
Durabilité mécanique |
10000 fois |
100 |
||||
|
Résistance électrique |
10000 fois |
25 (AC-2) |
||||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 200 |
|||
|
Heure d'ouverture initiale |
ms |
≤ 150 |
||||
|
Le déclenchement de la fermeture |
ms |
≤ 5 |
||||
|
Remarque: la tension de commande nominale peut être réalisée selon les exigences du client. |
||||||
