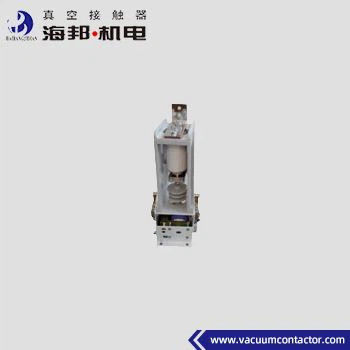

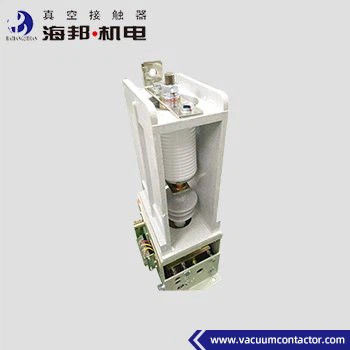

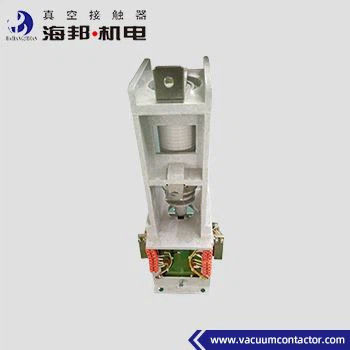

Contacteur à vide à phase unique 2500A Contacteur à vide à pôle unique 12 kV
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Mettre en évidence: | 2500A Contacteur à vide monophasique,Contacteur sous vide monophasique 12 kV,Contacteur à vide à pôle unique de 12 kV |
||
|---|---|---|---|
Description de produit
Le contacteur à vide à phase unique Hai Bang TypeJCZ1-12D/D1600~2500 convient aux systèmes d'alimentation AC 50~60Hz, à la tension nominale du circuit principal 7,2 kV, 12 kV, au courant nominal 1600A~2500A.Ce type de contacteur à vide monophase est principalement utilisé comme interrupteur de mise à la terre lorsqu'une panne de mise à la terre monophase se produitLe plus grand courant est de 2500 A. Les contacteurs à vide à phase unique sont utilisés dans les armoires de suppression d'arc et les occasions électriques qui nécessitent un contrôle à phase unique.L'altitude de l'environnement où le contacteur à vide monophasique est utilisé ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer (type G ne doit pas dépasser 2500 mètres).
Données techniques:
|
Nom |
Unité |
Valeur | |||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
7.2 |
12 |
|
| courant de fonctionnement nominal (Ie) |
Une |
1600 à 2500 | |||
| Fréquence nominale |
Hz |
50 à 60 | |||
| Capacité de connexion nominale |
Une |
Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. | |||
| Capacité de rupture nominale |
Une |
Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. | |||
| Durée nominale du court-circuit |
s |
4 | |||
| Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
32 |
42 |
|
| Brèches sous vide |
KV |
32 |
42 | ||
| Éclaircissement de l' impulsion résister à la tension |
KV |
60 |
75 | ||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. |
||
| DC 110/220 | |||||
| Puissance nominale (P) |
V.A. |
≤ 1000/100 (absorption/détention) | |||
|
Circuit auxiliaire |
Le formulaire |
(3a+2b) |
|||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | ||||
| DC 380V/1A | |||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 | |||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
300 |
||
|
À court terme |
temps/heure |
600 | |||
|
Durabilité mécanique |
10000 fois |
30 | |||
|
Résistance électrique |
10000 fois |
10 (AC-4) | |||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 100 |
||
| Heure d'ouverture initiale |
ms |
≤ 60 | |||
| Le déclenchement de la fermeture |
ms |
≤ 5 | |||
|
Remarque: la tension nominale de commande peut être réalisée selon les exigences du client. |
|||||
