7.2kV 12kV Conteneur à vide à phase unique haute tension pour les systèmes d'alimentation électrique AC 50 - 60 Hz
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Mettre en évidence: | 7Contacteur sous vide à phase unique de 0,2 kV,Contacteur sous vide à phase unique de 12 kV |
||
|---|---|---|---|
Description de produit

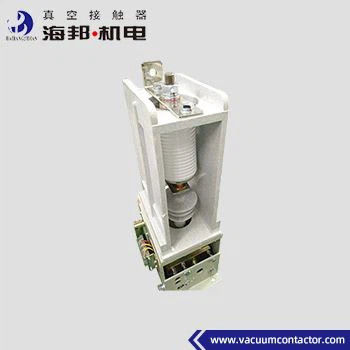

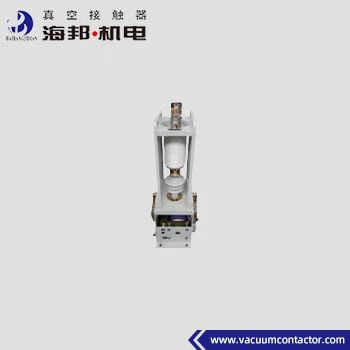

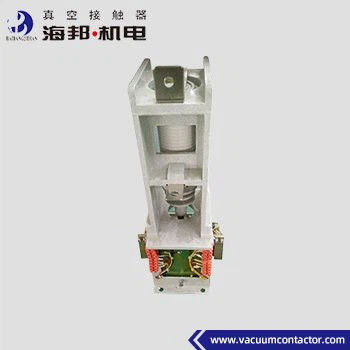

Les contacteurs à vide à phase unique à haute tension Hai Bang conviennent aux systèmes d'alimentation à courant alternatif de 50 à 60 Hz, à la tension nominale du circuit principal de 7,2 kV, 12 kV, au courant nominal de 160A, 250A, 400A, 630A.Ce type de contacteurs à vide monophase est principalement utilisé comme interrupteur de mise à la terre lorsqu'une panne de mise à la terre monophase se produitLes contacteurs à vide à haute tension à phase unique sont utilisés dans les armoires de suppression d'arc et les occasions électriques qui nécessitent un contrôle à phase unique.L'altitude de l'environnement où sont utilisés les contacteurs à vide à haute tension monophasique ne dépasse pas 1000 mètres au-dessus du niveau de la mer (type G ne dépasse pas 2500 mètres).
Les types:
Le numéro de téléphone est le numéro de téléphone de l'entreprise.6
Le système de contrôle de l'eau est utilisé pour contrôler les vapeurs.5
Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient transmises à l'État membre concerné.0
Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient respectées.3
Données techniques:
|
Nom |
Unité |
Valeur | |||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
7.2 |
12 |
|
| courant de fonctionnement nominal (Ie) |
Une |
160,250,400,630 | |||
| Fréquence nominale |
Hz |
50 à 60 | |||
| Capacité de connexion nominale |
Une |
10Ie (AC-2) | |||
| Capacité de rupture nominale |
Une |
8Ie (AC-2) | |||
| Temps de résistance à court courant |
Une |
10e année | |||
| Résistance au courant de pointe nominale |
Une |
25e | |||
| Capacité de rupture finale |
Une |
6I, 3 fois | |||
| Durée nominale du court-circuit |
s |
4 | |||
| Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
32 |
42 |
|
|
Brèches sous vide |
KV |
32 |
42 | ||
| Éclaircissement de l' impulsion résister à la tension |
KV |
60 |
75 | ||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. |
||
| DC 110/220 | |||||
| Puissance nominale (P) |
V.A. |
≤ 1000/100 (absorption/détention) | |||
|
Circuit auxiliaire |
Le formulaire |
(3a+2b) |
|||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | ||||
| DC 380V/1A | |||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 | |||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
300 |
||
|
À court terme |
temps/heure |
600 | |||
|
Durabilité mécanique |
10000 fois |
100 | |||
|
Résistance électrique |
10000 fois |
Le montant de l'aide est calculé en fonction de la valeur de l'aide accordée. | |||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 200 |
||
| Heure d'ouverture initiale |
ms |
≤ 100 | |||
| Le déclenchement de la fermeture |
ms |
≤ 10 | |||
|
Remarque: la tension nominale de commande peut être réalisée selon les exigences du client. |
|||||
