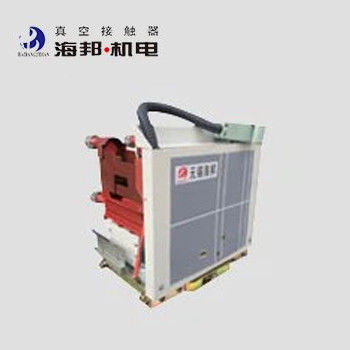

12 kV 50 Hz / 60 Hz Unité de combinaison contactrice-fuseuse à vide en 3 phases Haute tension
Détails sur le produit:
| Lieu d'origine: | Chine |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Délai de livraison: | 7 à 15 jours ouvrables |
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Mettre en évidence: | Contacteur à vide à 3 phases de 60 Hz,Contacteur sous vide à 3 phases de 50 Hz,Combinaison entre contactateur sous vide et fusible haute tension |
||
|---|---|---|---|
Description de produit
Description générale:
Hai Bang 12 kV Vacuum Contactor-Fuse Combination unité HCR-12J ((D) Y/D200-50T sont applicables sur les systèmes d'alimentation électrique AC 50-60 Hz, tension nominale 12 kV, courant nominale 200A. HCR-7.2J(D)Y/D315-50T est un autre type d'unité de combinaison contactateur-fuse à vide, dont la tension nominale est de 7,2 kV et le courant nominal est de 315 A.
L'unité de combinaison entre contactateur sous vide et fusible peut être installée dans l'armoire de commutation pour former un circuit F-C et utilisée conjointement avec un protecteur complet.L'unité du contacteur sous vide combine un fusible haute tension capable de briser un large éventail de courts-circuits avec un contacteur sous vide qui peut être utilisé fréquemmentIl peut être utilisé pour le démarrage fréquent des moteurs et le changement fréquent des transformateurs et condensateurs.
L'unité de combinaison de contacteur à vide et de fusible est largement utilisée dans les systèmes électriques tels que les centrales électriques, les produits chimiques, les mines de charbon, la métallurgie, les ports et les quais.Il peut être utilisé par les centrales électriques et les entreprises industrielles et minières pour allumer et éteindre les moteurs à haute tension CA, transformateurs, fours à induction et autres charges, et a la fonction de protection contre les courts-circuits.Le chariot au bas de l'unité 12kV Vacuum Contactor-Fuse Combination peut être facilement déplacé hors de l'armoire de commandeL'altitude de l'environnement où le produit est utilisé ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer.
Données techniques:
|
Nom |
Unité | Valeur | ||||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
7.2 | 12 | ||
| Courant de fonctionnement nominal (Ie) ((Dépend du fusible) |
Une |
≤ 315 | ≤ 200 | |||
| Fréquence nominale | Hz | 50 à 60 | ||||
| Courant de rupture de court-circuit attendu nominal (valeur effective) | KA | ≤ 50 | ||||
| Courant nominal de courtoisie attendu (valeur de pointe) | KA | 125 | ||||
| Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
32 |
42 | ||
|
Brèches sous vide |
KV |
32 | 42 | |||
| Éclaircissement de l' impulsion résister à la tension |
KV |
60 | 75 | |||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. | |||
| DC 110/220 | ||||||
| Puissance nominale (P) | V.A. | ≤ 1000/100 (absorption/détention) | ||||
| Puissance nominale (P) | V.A. | ≤ 900/600 (fermeture/ouverture) | ||||
|
Circuit auxiliaire |
Le formulaire | (6a+6b) | ||||
|
Valeur nominale |
AC 380V/5A | |||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV | 2 | ||||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
300 | |||
|
À court terme |
temps/heure | 600 | ||||
|
Durabilité mécanique |
10000 fois | 30 | ||||
|
Résistance électrique |
10000 fois | 10 ((AC-3) | ||||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 150 | |||
| Temps asynchrone à trois phases | ms | ≤ 3 | ||||
| Heure d'ouverture initiale | ms | ≤ 150 (détention électrique), ≤ 60 (détention mécanique) | ||||
| Le déclenchement de la fermeture | ms | ≤ 4 | ||||
Commentaire:
1La tension de commande nominale peut être réalisée selon les exigences du client.
2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois.
