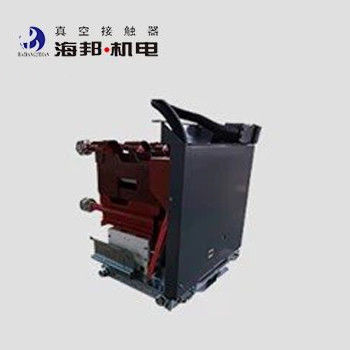

Unité combinée de fusibles de contact à vide haute tension 7,2 kV 12 kV 110 V / 220 V CA
Détails sur le produit:
| Lieu d'origine: | Chine |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Délai de livraison: | 7 à 15 jours ouvrables |
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Mettre en évidence: | Combinaison de fusibles pour contact à vide 110 V,Combinaison de fusibles pour contact à vide 220 V |
||
|---|---|---|---|
Description de produit
Description générale:
Hai Bang 7.2 kV Vacuum Contactor-Fuse Combination units Type HCR-7.2J ((D) Y/D315-50T est applicable sur les systèmes d'alimentation AC 50-60 Hz et la tension nominale 7.2 kV, courant nominale 315A.
Hai Bang 12kV Vacuum Contactor-Fuse Combination units Type HCR-12J ((D) Y/D200-50T est applicable sur les systèmes d'alimentation AC 50-60Hz et la tension nominale est de 12kV, le courant nominal est de 200A.
Ils peuvent être installés dans l'armoire de commutation pour former un circuit F-C et utilisés conjointement avec un protecteur complet.L'unité du contacteur sous vide combine un fusible haute tension capable de briser un large éventail de courts-circuits avec un contacteur sous vide qui peut être utilisé fréquemmentLes unités de combinaison contactrice-fuseur à vide peuvent être utilisées pour le démarrage fréquent des moteurs et la commutation fréquente des transformateurs et des condensateurs.Les unités de combinaison de contacteur à vide et de fusible sont largement utilisées dans les systèmes électriques tels que les centrales électriquesElle peut être utilisée par les centrales électriques et les entreprises industrielles et minières pour allumer et éteindre les moteurs à haute tension CA, les transformateurs,à induction et autres chargesLe chariot situé au bas des unités de 7.2 kV de combinaison contact-fuse à vide peut être facilement déplacé hors de la cabine de commande.L'altitude de l'environnement où le produit est utilisé ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer.
Données techniques:
|
Nom |
Unité |
Valeur | |||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
7.2 |
12 |
|
| Courant de fonctionnement nominal (Ie) ((Dépend du fusible) |
Une |
≤ 315 |
≤ 200 | ||
| Fréquence nominale |
Hz |
50 à 60 | |||
| Courant de rupture de court-circuit attendu nominal (valeur effective) |
KA |
≤ 50 | |||
| Courant nominal de courtoisie attendu (valeur de pointe) |
KA |
125 | |||
| Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
32 |
42 |
|
|
Brèches sous vide |
KV |
32 |
42 | ||
| Éclaircissement de l' impulsion résister à la tension |
KV |
60 |
75 | ||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. |
||
| DC 110/220 | |||||
| Puissance nominale (P) |
V.A. |
≤ 1000/100 (absorption/détention) | |||
| Puissance nominale (P) |
V.A. |
≤ 900/600 (fermeture/ouverture) | |||
|
Circuit auxiliaire |
Le formulaire |
(6a+6b) |
|||
| Valeur nominale | AC 380V/5A | ||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 | |||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
300 |
||
|
À court terme |
temps/heure |
600 | |||
|
Durabilité mécanique |
10000 fois |
30 | |||
|
Résistance électrique |
10000 fois |
10 ((AC-3) | |||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 150 |
||
| Temps asynchrone à trois phases |
ms |
≤ 3 | |||
| Heure d'ouverture initiale |
ms |
≤ 150 (détention électrique), ≤ 60 (détention mécanique) | |||
| Le déclenchement de la fermeture |
ms |
≤ 4 | |||
Commentaire:
1La tension de commande nominale peut être réalisée selon les exigences du client.
2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois.
