7.2kV 315A Type de borne à vis de contact à vide haute tension
Détails sur le produit:
| Lieu d'origine: | Chine |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Délai de livraison: | 7 à 15 jours ouvrables |
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Mettre en évidence: | Combinaison de fusibles pour contactrice sous vide haute tension,contacteur à haute tension du vide 315A |
||
|---|---|---|---|
Description de produit
Description générale:

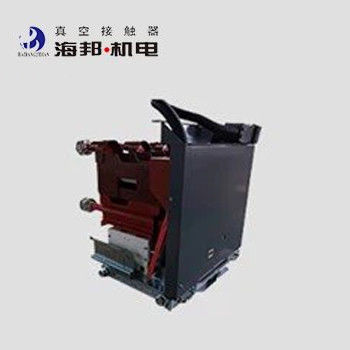

Hai Bang 7.2kV haute tension Vacuum Contactor-Fuse Unités combinées de type HCR-7.2J ((D) Y/D315-50T est applicable sur les systèmes d'alimentation AC 50-60Hz et la tension nominale 7.2kV, courant nominale 315A.
Hai Bang 12 kV haute tension Vacuum Contactor-Fuse Unités combinées Type HCR-12J ((D) Y/D200-50T est applicable sur les systèmes d'alimentation AC 50-60 Hz et la tension nominale 12 kV, courant nominale 200A.
Ils peuvent être installés dans l'armoire de commutation pour former un circuit F-C et utilisés conjointement avec un protecteur complet.L'unité du contacteur sous vide combine un fusible haute tension capable de briser un large éventail de courts-circuits avec un contacteur sous vide qui peut être utilisé fréquemmentLes unités à haute tension Vacuum Contactor-Fuse Combination peuvent être utilisées pour le démarrage fréquent des moteurs et le changement fréquent des transformateurs et condensateurs.Les unités de combinaison de contacteur à vide à haute tension sont largement utilisées dans les systèmes électriques tels que les centrales électriquesElle peut être utilisée par les centrales électriques et les entreprises industrielles et minières pour allumer et éteindre les moteurs à haute tension CA, les transformateurs,à induction et autres chargesLe chariot situé au bas des unités à haute tension de 7,2 kV Vacuum Contactor-Fuse Combination peut être facilement déplacé hors du cabinet de commande.L'altitude de l'environnement où le produit est utilisé ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer.
Données techniques:
|
Nom |
Unité |
Valeur | |||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
7.2 |
12 |
|
| Courant de fonctionnement nominal (Ie) ((Dépend du fusible) |
Une |
≤ 315 |
≤ 200 | ||
| Fréquence nominale |
Hz |
50 à 60 | |||
| Courant de rupture de court-circuit attendu nominal (valeur effective) |
KA |
≤ 50 | |||
| Courant nominal de courtoisie attendu (valeur de pointe) |
KA |
125 | |||
| Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
32 |
42 |
|
|
Brèches sous vide |
KV |
32 |
42 | ||
| Éclaircissement de l' impulsion résister à la tension |
KV |
60 |
75 | ||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. |
||
| DC 110/220 | |||||
| Puissance nominale (P) |
V.A. |
≤ 1000/100 (absorption/détention) | |||
| Puissance nominale (P) |
V.A. |
≤ 900/600 (fermeture/ouverture) | |||
|
Circuit auxiliaire |
Le formulaire |
(6a+6b) |
|||
| Valeur nominale | AC 380V/5A | ||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 | |||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
300 |
||
|
À court terme |
temps/heure |
600 | |||
|
Durabilité mécanique |
10000 fois |
30 | |||
|
Résistance électrique |
10000 fois |
10 ((AC-3) | |||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 150 |
||
| Temps asynchrone à trois phases |
ms |
≤ 3 | |||
| Heure d'ouverture initiale |
ms |
≤ 150 (détention électrique), ≤ 60 (détention mécanique) | |||
| Le déclenchement de la fermeture |
ms |
≤ 4 | |||
Commentaire:
1La tension de commande nominale peut être réalisée selon les exigences du client.
2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois.
