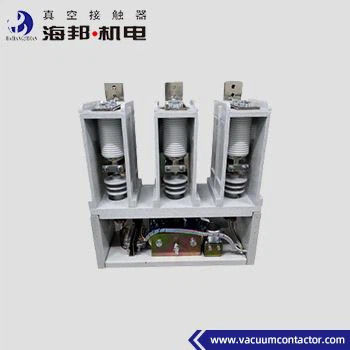

7.2kV haut voltage HV contacteur sous vide 50Hz / 60Hz 1000A 1250A 1600A
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Délai de livraison: | 7 à 17 jours ouvrables |
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Fréquence nominale: | 50/60 Hz | Courant de sortie nominal: | Pour les véhicules à moteur électrique à combustion |
|---|---|---|---|
| Les marchés d'exportation: | Mondial | Voltage nominal: | 7.2 kV et 12 kV |
| Mettre en évidence: | Contacteur sous vide HV 1000A,Contacteur sous vide HV 1250A |
||
Description de produit
7Contacteur sous vide de 2 kV 1250A
Hai Bang 7.2kV Vacuum Contactor est applicable sur les systèmes d'alimentation AC 50-60Hz, tension nominale 7.2kV et 12kV, courant nominale 800A, 1000A, 1250A, 1600A, 2000A. Ce type 7.Un contacteur à vide haute tension de 2 kV (12 kV) est utilisé pour connecter et déconnecter directement ou à distance le circuit principal.L'altitude de l'environnement où se trouve le 7.2 kV haute tension contactateur sous vide est utilisé ne dépasse pas 1000 mètres au-dessus du niveau de la mer.
Nous avons un autre type de contacteur sous vide de 7,2 kV, dont le courant nominal est de 160A, 250A, 400A, 630A. Veuillez consulter les catégories pour plus d'informations.
Les types:
CKG8-7.2J/D-800-3. Je suis désolé.2
Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation.
CKG8-7.2J/D-1250-12. Je vous en prie.5
CKG8-7.2J/D-1600-12. Je vous en prie.5
CKG8-7.2J/D-2000-12. Je vous en prie.5
CKG8-12J/D-800-3. Je vous en prie.2
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
CKG8-12J/D-1250-12. Je vous en prie.5
CKG8-12J/D-1600-12. Je vous en prie.5
CKG8-12J/D-2000-12. Je vous en prie.5
Données techniques:
|
Nom |
Unité |
Valeur | |||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
7.2 kV |
12 kV |
|
|
courant de fonctionnement nominal (Ie) |
Une |
800, 1000A, 1250A, 1600A et 2000A | |||
|
Fréquence nominale |
Hz |
50 à 60 | |||
|
Capacité de connexion nominale |
Une |
Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. | |||
|
Capacité de rupture nominale |
Une |
6Ie (AC-2) | |||
|
Temps de résistance à court courant |
Une |
8e | |||
|
Résistance au courant de pointe nominale |
Une |
15e | |||
|
Capacité de rupture finale |
Une |
8I, 3 fois | |||
|
Durée nominale du court-circuit |
s |
2 | |||
|
Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
32 |
42 |
|
| Brèches sous vide |
KV |
32 |
42 | ||
|
Éclaircissement de l' impulsion résister à la tension |
KV |
60 |
75 | ||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. |
||
| DC 110/220 | |||||
|
Puissance nominale (P) |
V.A. |
≤ 1000/100 (absorption/détention) | |||
|
Puissance nominale (P) |
V.A. |
≤ 900/600 (fermeture/ouverture) | |||
|
Circuit auxiliaire |
Le formulaire |
(3a+2b) ~ ((6a+5b) |
|||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | ||||
| DC 380V/1A | |||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 | |||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
120 |
||
| À court terme |
temps/heure |
360 | |||
|
Durabilité mécanique |
10000 fois |
10 | |||
|
Résistance électrique |
10000 fois |
25 ((AC-2) | |||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 200 |
||
|
Temps asynchrone à trois phases |
ms |
≤ 3 | |||
|
Heure d'ouverture initiale |
ms |
≤ 60 | |||
|
Le déclenchement de la fermeture |
ms |
≤ 10 | |||
Commentaire:La tension de commande nominale peut être réalisée selon les exigences du client.
