40.5kV contactant sous vide haute tension 160A 250A 400A 630A HV contactant sous vide
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Délai de livraison: | 7 à 17 jours ouvrables |
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Fréquence nominale: | 50/60 Hz | Les marchés d'exportation: | Mondial |
|---|---|---|---|
| Emballage: | Négociable | ||
| Mettre en évidence: | 40Contacteur sous vide haute tension de 0,5 kV,Contacteur sous vide haute tension 160A |
||
Description de produit

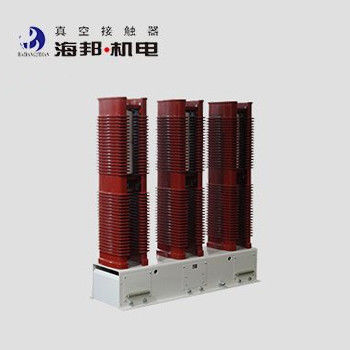

40Contacteur sous vide haute tension de 0,5 kV
Hai Bang 40.5kV haut Voltage Vacuum Contactor est adapté pour les systèmes de puissance AC 50 ~ 60Hz, circuit principal de tension nominale 40.5kV, courant nominé 160A, 250A, 400A, 630A.Ils sont utilisés pour la connexion directe ou à distance et la déconnexion du circuit principalCette série de contacteurs à vide haute tension de 40,5 kV adopte la structure de cadre d'isolation semi-cylindrique composée d'époxy intégralement coulée,qui répond pleinement aux exigences d'isolation des réglementations internationalesL'altitude de l'environnement où le contacteur à vide haute tension de 40,5 kV est utilisé ne dépasse pas 1000 mètres au-dessus du niveau de la mer.
Les types:
JCZ3-40.5D/D-160-1. Je suis désolé.6
JCZ3-40.5D/D-250-2. Je suis désolé.5
JCZ3-40.5D/D-400-4. Je vous en prie.0
JCZ3-40.5D/D-630-6. Je suis désolé.3
Données techniques:
|
Nom |
Unité |
Valeur |
|||||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
40.5 kV |
||||
|
courant de fonctionnement nominal (Ie) |
Une |
160A |
250A |
400A |
630A |
||
|
Capacité de connexion nominale (Im) |
KA |
1.6 |
2.5 |
4 |
6.3 |
||
|
Capacité de rupture nominale (Ic) |
KA |
1.28 |
2 |
3.2 |
5.04 |
||
|
Résistance nominale à la surcharge, courant et temps |
KA/s |
2.4/1 |
3.75/1 |
Jéhovah est notre refuge, 15/6 |
9.45/1 |
||
|
Courant de résistance à courte durée nominale (Ik) |
KV |
1.6 |
2.5 |
4 |
6.3 |
||
|
Résistance au courant de pointe nominale ((Ip) |
KV |
4 |
6.25 |
10 |
16 |
||
|
Durée nominale du court-circuit |
s |
4 |
|||||
|
Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
95 |
||||
|
Brèches sous vide |
KV |
95 |
|||||
|
Éclaircissement de l' impulsion résister à la tension |
KV |
185 |
|||||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. |
||||
|
DC 110/220 |
|||||||
|
Puissance nominale (P) |
V.A. |
≤1500/30 (absorption/détention) |
|||||
|
Puissance nominale (P) |
V.A. |
≤ 1500/600 (fermeture/ouverture) |
|||||
|
Circuit auxiliaire |
Le formulaire |
6a+4b |
|||||
|
Valeur nominale |
une puissance de sortie de courant alternatif de 380 V/5A, |
||||||
|
DC 380V/1A |
|||||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 |
|||||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
300 |
||||
|
À court terme |
temps/heure |
60 |
|||||
|
Durabilité mécanique |
10000 fois |
100 |
|||||
|
Résistance électrique |
10000 fois |
Le montant de l'indemnité est calculé en fonction de la valeur de la dette. |
|||||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 160 |
||||
|
Temps asynchrone à trois phases |
ms |
≤ 3 |
|||||
|
Heure d'ouverture initiale |
ms |
≤ 120 (réserve électrique) |
|||||
|
Le déclenchement de la fermeture |
ms |
≤ 7 |
|||||
Commentaire:
1La tension de commande nominale peut être réalisée selon les exigences du client.
2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois.
