Contacteur sous vide industriel à tension moyenne 3.6kV courant nominal 800A - 2500A
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Délai de livraison: | 7 à 17 jours ouvrables |
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Fréquence nominale: | 50/60 Hz | ||
|---|---|---|---|
| Mettre en évidence: | Contacteur sous vide à tension moyenne 3,6 kV,Contacteur sous vide à tension moyenne 2500A |
||
Description de produit

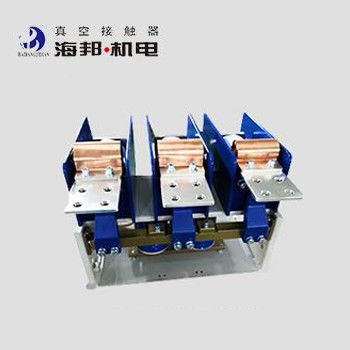

Contacteur sous vide à tension moyenne 3,6 kV
Hai Bang 3.6kV 2500A Contacteur à vide Type JCZ3-3.6D/D-800~2500A convient aux systèmes d'alimentation AC 50~60Hz, à la tension nominale du circuit principal 3.6kV et au courant nominal 800-2500A. Cette série de 3.Le contacteur à vide à tension moyenne de 6 kV est largement utilisé dans le pétrole, équipement à l'épreuve des explosions dans les mines de charbon et autres occasions.6kV 2500A contacteur sous vide est utilisé pour connecter et déconnecter directement ou à distance le circuit principal et souvent contrôler les moteurs ACL'altitude de l'environnement où est utilisé le contacteur à vide à moyenne tension de 3,6 kV ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer.
Nous avons d'autres types de contacteurs à vide à tension moyenne de 3,6 kV, dont le courant nominal est de 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) et 3200A (JCZ3-3.6D/D-3200A).Pour plus d'informations, voir les catégories.
Les types:
JCZ3-3.6D/D-800 à 2500A
Données techniques:
|
Nom |
Unité |
Valeur |
||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
30,6 kV |
|
|
courant de fonctionnement nominal (Ie) |
Une |
Pour les appareils à commande numérique |
||
|
Fréquence nominale |
Hz |
50 à 60 |
||
|
Capacité de connexion nominale |
KA |
12.5 |
||
|
Capacité de rupture nominale |
KA |
10 |
||
|
Capacité de rupture finale |
KA |
12.5 |
||
|
Temps de résistance à court courant |
KA |
10 |
||
|
Résistance au courant de pointe nominale |
KA |
12.5 |
||
|
Durée nominale du court-circuit |
s |
4 |
||
|
Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
18 |
|
|
Brèches sous vide |
KV |
18 |
||
|
Éclaircissement de l' impulsion résister à la tension |
KV |
40 |
||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. |
|
|
DC 110/220 |
||||
|
Puissance nominale (Ps) |
V.A. |
≤ 600/50 (absorption/détention) |
||
|
Puissance nominale (P) de la prise mécanique ((800~2500) |
V.A. |
≤ 900/600 (fermeture/ouverture) |
||
|
Circuit auxiliaire |
Le formulaire |
(3a+2b) |
||
|
Valeur nominale |
une puissance de sortie de courant alternatif de 380 V/5A, |
|||
|
DC 380V/1A |
||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 |
||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
300 |
|
|
À court terme |
temps/heure |
600 |
||
|
Durabilité mécanique |
10000 fois |
10 |
||
|
Résistance électrique |
10000 fois |
10 |
||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 200 |
|
|
Temps asynchrone à trois phases |
ms |
≤ 3 |
||
|
Heure d'ouverture initiale |
ms |
≤ 150 |
||
|
Le déclenchement de la fermeture |
ms |
≤ 10 |
||
Commentaire:
1La tension de commande nominale peut être réalisée selon les exigences du client.
2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois.
