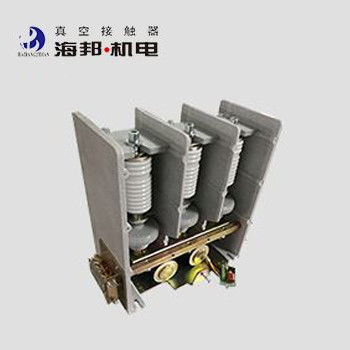

3.6kV 630A Contacteur sous vide à tension moyenne à trois phases pour transformateurs
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Délai de livraison: | 7 à 17 jours ouvrables |
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Mettre en évidence: | Contacteur sous vide à tension moyenne à trois phases,Transformateurs contacteur sous vide à tension moyenne,3.6kV 630A Contacteur sous vide |
||
|---|---|---|---|
Description de produit
Hai Bang 3.6kV 630A Vacuum Contactor est adapté pour les systèmes d'alimentation avec AC 50 ~ 60Hz, le circuit principal de tension nominale 3.6kV, courant nominé respectivement 160A, 250A, 400A, 630A. Ce type de 3.Le contactateur à vide à moyenne tension de 6 kV est largement utilisé dans le pétroleLe contactateur à vide Haibang 3.6kV 630A est utilisé pour connecter et déconnecter directement ou à distance le circuit principal et contrôler fréquemment les moteurs AC.,L'altitude de l'environnement où le contacteur à vide à tension moyenne de 3,6 kV est utilisé ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer.
Nous avons d'autres types de contacteurs à vide à tension moyenne de 3,6 kV, dont le courant nominal est de 800 à 2500 A (JCZ3-3.6D/D-800 à 2500 A) et de 3200 A (JCZ3-3.6D/D-3200A).Pour plus d'informations, voir les catégories.
Les types:
Le système de contrôle de l'équipement doit être conforme à l'annexe II.
Le système de contrôle de l'équipement doit être conforme à l'annexe II.
JCZ3-3.6D/D-400
Le système de contrôle de l'équipement doit être conforme à l'annexe II.
Données techniques:
|
Nom |
Unité |
Valeur |
||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
30,6 kV |
|
|
courant de fonctionnement nominal (Ie) |
Une |
Les pièces détachées ne doivent pas être utilisées pour le transport de marchandises. |
||
|
Fréquence nominale |
Hz |
50 à 60 |
||
|
Capacité de connexion nominale |
Une |
10Ie (AC-4) |
||
|
Capacité de rupture nominale |
Une |
8Ie (AC-4) |
||
|
Capacité de rupture finale |
kA, temps |
6.3, 3 |
||
|
Temps de résistance à court courant |
Une |
10e année |
||
|
Résistance au courant de pointe nominale |
Une |
25e |
||
|
Durée nominale du court-circuit |
s |
4 |
||
|
Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
18 |
|
|
Brèches sous vide |
KV |
18 |
||
|
Éclaircissement de l' impulsion résister à la tension |
KV |
40 |
||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. |
|
|
DC 110/220 |
||||
|
Puissance nominale (P) |
V.A. |
≤ 600/50 (absorption/détention) |
||
|
Circuit auxiliaire |
Le formulaire |
(3a+2b) |
||
|
Valeur nominale |
une puissance de sortie de courant alternatif de 380 V/5A, |
|||
|
DC 380V/1A |
||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 |
||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
300 |
|
|
À court terme |
temps/heure |
600 |
||
|
Durabilité mécanique |
10000 fois |
100 |
||
|
Résistance électrique |
10000 fois |
Le montant de l'indemnité est calculé en fonction de la valeur de la dette. |
||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 200 |
|
|
Temps asynchrone à trois phases |
ms |
≤ 3 |
||
|
Heure d'ouverture initiale |
ms |
≤ 150 |
||
|
Le déclenchement de la fermeture |
ms |
≤ 10 |
||
Commentaire:
1La tension de commande nominale peut être réalisée selon les exigences du client.
2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois.
