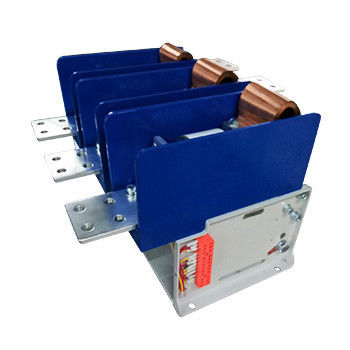

3.6kV 1600A Contacteur sous vide - Contacteur sous vide à tension moyenne
Détails sur le produit:
| Nom de marque: | haibang |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|
|
Détail Infomation |
|||
| Mettre en évidence: | Contacteur sous vide à tension moyenne 1600A,3Contacteur sous vide à tension moyenne de 6 kV |
||
|---|---|---|---|
Description de produit
3.6kV 1600A Contacteur sous vide - Contacteur sous vide à tension moyenne, tension nominale 3,6kV, courant nominale 800A, 1000A, 1250A, 1600A, 2000A, 2500A
Description générale:
Hai Bang 3.6kV contactant à vide de courant lourd Type JCZ3-3.6D/D-800~2500A est adapté pour les systèmes d'alimentation AC 50~60Hz, le circuit principal de tension nominale 3.6kV et le courant nominale 800A, 1000A, 1250A, 1600A,Pour les appareils électroniques, 2500A. JCZ3 3.6kV contacteur à vide de tension moyenne est largement utilisé dans le pétrole, mine de charbon équipement à l'épreuve de l'explosion et d'autres occasions.Le contactateur à vide de 6 kV est utilisé pour connecter et déconnecter directement ou à distance le circuit principal et contrôler fréquemment les moteurs ACL'altitude de l'environnement où est utilisé le contacteur à vide à moyenne tension de 3,6 kV ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer.
Nous avons d'autres types de contacteurs à vide à tension moyenne de 3,6 kV, dont le courant nominal est de 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) et 3200A (JCZ3-3.6D/D-3200A).Pour plus d'informations, voir les catégories.
Les types:
JCZ3-3.6D/D-800 à 2500A
Données techniques:
| Nom | Unité | Valeur | ||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | KV | 30,6 kV | |||
| courant de fonctionnement nominal (Ie) | Une | Pour les véhicules à moteur électrique à combustion | ||||
| Fréquence nominale | Hz | 50 à 60 | ||||
| Capacité de connexion nominale | KA | 12.5 | ||||
| Capacité de rupture nominale | KA | 10 | ||||
| Capacité de rupture finale | KA | 12.5 | ||||
| Temps de résistance à court courant | KA | 10 | ||||
| Résistance au courant de pointe nominale | KA | 12.5 | ||||
| Durée nominale du court-circuit | s | 4 | ||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 18 | |||
| Brèches sous vide | KV | 18 | ||||
| Éclaircissement de l' impulsion résister à la tension | KV | 40 | ||||
| Circuit de commande | Voltage nominal (Us) | V | Le montant de l'aide est fixé à la valeur de l'aide. | |||
| DC 110/220 | ||||||
| Puissance nominale (Ps) électrique de stockage ((800~3200A) | V.A. | ≤ 600/50 (absorption/détention) | ||||
| Puissance nominale (P) de la prise mécanique ((800~2500) | V.A. | ≤ 900/600 (fermeture/ouverture) | ||||
| Circuit auxiliaire | Le formulaire | (3a+2b) | ||||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | |||||
| DC 380V/1A | ||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | ||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | 300 | |||
| À court terme | temps/heure | 600 | ||||
| Durabilité mécanique | 10000 fois | 10 | ||||
| Résistance électrique | 10000 fois | 10 | ||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | |||
| Temps asynchrone à trois phases | ms | ≤ 3 | ||||
| Heure d'ouverture initiale | ms | ≤ 150 | ||||
| Le déclenchement de la fermeture | ms | ≤ 10 | ||||
|
Remarque: 1. la tension de commande nominale peut être réalisée selon les exigences du client. 2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois. |
||||||
