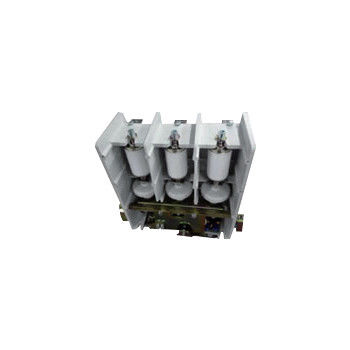

Contacteur sous vide haute tension 7,2 kV 630A
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
|
Détail Infomation |
|||
| Mettre en évidence: | 7.2kV 630A Contacteur sous vide,Contacteur sous vide haute tension 630A |
||
|---|---|---|---|
Description de produit
7.2kV 630A Contacteur sous vide - Contacteur sous vide haute tension, tension nominale 7,2kV, courant nominale 160A, 250A, 400A, 630A
Description générale:
Hai Bang 7.2kV 630A Vacuum Contactor est applicable sur les systèmes d'alimentation AC 50-60Hz, tension nominale allant jusqu'à 7.2 kV, courant nominale 160A, 250A, 400A, 630A. Haibang 7.2kV 630A contacteur sous vide est largement utilisé dans le réseau électrique de compensation de puissance réactive, l'industrie chimique, la métallurgie, l'approvisionnement en eau et le traitement des eaux usées, les équipements des mines de charbon souterraines et autres occasions.Ce type de contacteur à vide haute tension est utilisé pour connecter et déconnecter directement ou à distance le circuit principal et contrôler fréquemment les charges capacitivesL'altitude de l'environnement où le contacteur à vide est utilisé ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer.
Nous avons un autre type de contacteur sous vide de 7,2 kV, dont le courant nominal est de 800A, 1000A, 1250A, 1600A, 2000A. Veuillez consulter les catégories pour plus d'informations.
Les types:
JCZ5-7.2J/D-160-1. Je suis désolé.6
JCZ5-7.2J/D-250-2. Je suis désolé.5
JCZ5-7.2J/D-400-4. Je suis désolé.0
JCZ5-7.2J/D-630-6. Je suis désolé.3
Données techniques:
| Nom | Unité | Valeur | ||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | KV | 7.2 | |||
| courant de fonctionnement nominal (Ie) | Une | Les mesures suivantes doivent être prises: | ||||
| Fréquence nominale | Hz | 50 à 60 | ||||
| Capacité de connexion nominale | Une | 10Ie (AC-4) | ||||
| Capacité de rupture nominale | Une | 8Ie (AC-4) | ||||
| Temps de résistance à court courant | Une | 10e année | ||||
| Résistance au courant de pointe nominale | Une | 25e | ||||
| Durée nominale du court-circuit | s | 4 | ||||
| Capacité de rupture finale | kA, temps | 6.3/3 | ||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 32 | |||
| Brèches sous vide | KV | 32 | ||||
| Éclaircissement de l' impulsion résister à la tension | KV | 60 | ||||
| Courant de rupture nominal du condensateur unique (C2) | Une | 160 | ||||
| Circuit de commande | Voltage nominal (Us) | V | Le montant de l'aide est fixé à la valeur de l'aide. | |||
| DC 110/220 | ||||||
| Puissance nominale (P) de stockage électrique | V.A. | ≤ 1000/100 (absorption/détention) | ||||
| Puissance nominale (P) | V.A. | ≤ 900/600 (fermeture/ouverture) | ||||
| Circuit auxiliaire | Le formulaire | (3a+2b) ~ ((6a+5b) | ||||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | |||||
| DC 380V/1A | ||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | ||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | 300 | |||
| À court terme | temps/heure | 600 | ||||
| Durabilité mécanique | 10000 fois | 100 | ||||
| Résistance électrique | 10000 fois | Le montant de l'indemnité est calculé en fonction de la valeur de la dette. | ||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | |||
| Temps asynchrone à trois phases | ms | ≤ 3 | ||||
| Heure d'ouverture initiale | ms | ≤ 100 (accès électrique), ≤ 60 (accès mécanique) | ||||
| Le déclenchement de la fermeture | ms | ≤ 5 | ||||
|
Remarque: 1. la tension de commande nominale peut être réalisée selon les exigences du client. 2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois. |
||||||
