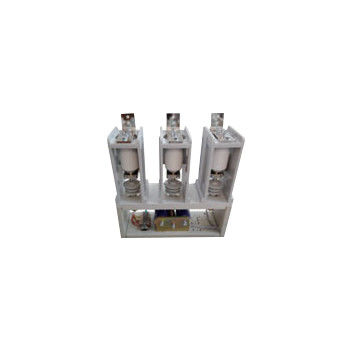

7.2kV 1600A contacteur sous vide - Contacteur sous vide haute tension
Détails sur le produit:
meilleur prix Contact|
Détail Infomation |
|||
| Mettre en évidence: | Contacteur sous vide 1600A |
||
|---|---|---|---|
Description de produit
7.2kV 1600A contacteur sous vide - Contacteur sous vide haute tension, tension nominale 7,2kV, courant nominale 800A, 1000A, 1250A, 1600A, 2000A
Description générale:
Le contacteur à vide Hai Bang 7.2 kV est applicable aux systèmes d'alimentation à courant alternatif 50-60 Hz, à tension nominale 7.2 kV et 12 kV, à courant nominal 800A, 1000A, 1250A, 1600A, 2000A.L'altitude de l'environnement où le contacteur sous vide haute tension de type CKG8 est utilisé ne dépasse pas 1000 mètres au-dessus du niveau de la mer.Ce type de contacteur à vide haute tension de 7,2 kV (12 kV) est utilisé pour connecter et déconnecter directement ou à distance le circuit principal,et pour contrôler des équipements électriques tels que des moteurs et transformateurs AC non inductifs.
Nous avons un autre type de contacteur sous vide de 7,2 kV, dont le courant nominal est de 160A, 250A, 400A, 630A. Veuillez consulter les catégories pour plus d'informations.
Nous avons des contactors sous vide de type plateau qui pourraient être utilisés dans l'environnement en dessous d'une altitude de 5000 mètres au-dessus du niveau de la mer.Veuillez vous référer à la liste des contacteurs à vide à 3 phases pour plus d'informations..
Les types:
CKG8-7.2J/D-800-3. Je suis désolé.2
Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation.
CKG8-7.2J/D-1250-12. Je vous en prie.5
CKG8-7.2J/D-1600-12. Je vous en prie.5
CKG8-7.2J/D-2000-12. Je vous en prie.5
CKG8-12J/D-800-3. Je vous en prie.2
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
CKG8-12J/D-1250-12. Je vous en prie.5
CKG8-12J/D-1600-12. Je vous en prie.5
CKG8-12J/D-2000-12. Je vous en prie.5
Données techniques:
| Nom | Unité | Valeur | |||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | KV | 7.2 kV | 12 kV | |||
| courant de fonctionnement nominal (Ie) | Une | 800, 1000A, 1250A, 1600A et 2000A | |||||
| Fréquence nominale | Hz | 50 à 60 | |||||
| Capacité de connexion nominale | Une | Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. | |||||
| Capacité de rupture nominale | Une | 6Ie (AC-2) | |||||
| Temps de résistance à court courant | Une | 8e | |||||
| Résistance au courant de pointe nominale | Une | 15e | |||||
| Capacité de rupture finale | Une | 8 ou 3 fois | |||||
| Durée nominale du court-circuit | s | 2 | |||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 32 | 42 | |||
| Brèches sous vide | KV | 32 | 42 | ||||
| Éclaircissement de l' impulsion résister à la tension | KV | 60 | 75 | ||||
| Circuit de commande | Voltage nominal (Us) | V | Le montant de l'aide est fixé à la valeur de l'aide. | ||||
| DC 110/220 | |||||||
| Puissance nominale (P) de stockage électrique | V.A. | ≤ 1000/100 (absorption/détention) | |||||
| Puissance nominale (P) | V.A. | ≤ 900/600 (fermeture/ouverture) | |||||
| Circuit auxiliaire | Le formulaire | (3a+2b) ~ ((6a+5b) | |||||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | ||||||
| DC 380V/1A | |||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | |||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | 120 | ||||
| À court terme | temps/heure | 360 | |||||
| Durabilité mécanique | 10000 fois | 10 | |||||
| Résistance électrique | 10000 fois | 25 ((AC-2) | |||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | ||||
| Temps asynchrone à trois phases | ms | ≤ 3 | |||||
| Heure d'ouverture initiale | ms | ≤ 60 | |||||
| Le déclenchement de la fermeture | ms | ≤ 10 | |||||
| Remarque: la tension de commande nominale peut être réalisée selon les exigences du client. | |||||||
