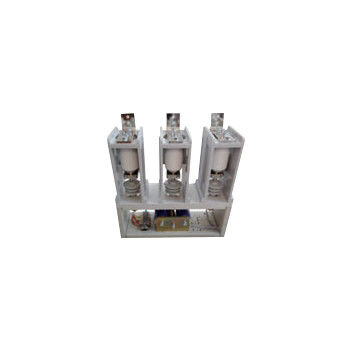

Contacteur sous vide 12 kV 2000A - Contacteur sous vide haute tension
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
|
Détail Infomation |
|||
| Mettre en évidence: | Contacteur sous vide de 12 kW,2000A Contacteur sous vide |
||
|---|---|---|---|
Description de produit
Contacteur sous vide 12 kV 2000A - Contacteur sous vide haute tension, tension nominale 12 kV, courant nominale 800A, 1000A, 1250A, 1600A, 2000A
Description générale:
Le contacteur à vide Hai Bang 12kV 2000A est applicable sur les systèmes d'alimentation à courant alternatif de 50 à 60 Hz, tension nominale de 7,2 kV et 12 kV, courant opérationnel nominale de 800, 1000A, 1250A, 1600A, 2000A.Ce type de contacteur à vide haute tension est utilisé pour connecter et déconnecter directement ou à distance le circuit principal, et pour contrôler les équipements électriques tels que les moteurs et transformateurs AC non inductifs.L'altitude de l'environnement où le contacteur sous vide de 12 kV 2000A est utilisé ne dépasse pas 1000 mètres au-dessus du niveau de la mer..
Nous avons un autre type de contacteur à eau haute tension de 12 kV, dont le courant nominal est de 160A, 250A, 400A, 630A. Veuillez consulter les catégories pour plus d'informations.
Les types:
CKG8-7.2J/D-800-3. Je suis désolé.2
Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation.
CKG8-7.2J/D-1250-12. Je vous en prie.5
CKG8-7.2J/D-1600-12. Je vous en prie.5
CKG8-7.2J/D-2000-12. Je vous en prie.5
CKG8-12J/D-800-3. Je vous en prie.2
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
CKG8-12J/D-1250-12. Je vous en prie.5
CKG8-12J/D-1600-12. Je vous en prie.5
CKG8-12J/D-2000-12. Je vous en prie.5
Données techniques:
| Amé | Unité | Valeur | |||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | KV | 7.2 kV | 12 kV | |||
| courant de fonctionnement nominal (Ie) | Une | 800, 1000A, 1250A, 1600A et 2000A | |||||
| Fréquence nominale | Hz | 50 à 60 | |||||
| Capacité de connexion nominale | Une | Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. | |||||
| Capacité de rupture nominale | Une | 6Ie (AC-2) | |||||
| Temps de résistance à court courant | Une | 8e | |||||
| Résistance au courant de pointe nominale | Une | 15e | |||||
| Capacité de rupture finale | Une | 8 ou 3 fois | |||||
| Durée nominale du court-circuit | s | 2 | |||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 32 | 42 | |||
| Brèches sous vide | KV | 32 | 42 | ||||
| Éclaircissement de l' impulsion résister à la tension | KV | 60 | 75 | ||||
| Circuit de commande | Voltage nominal (Us) | V | Le montant de l'aide est fixé à la valeur de l'aide. | ||||
| DC 110/220 | |||||||
| Puissance nominale (P) de stockage électrique | V.A. | ≤ 1000/100 (absorption/détention) | |||||
| Puissance nominale (P) | V.A. | ≤ 900/600 (fermeture/ouverture) | |||||
| Circuit auxiliaire | Le formulaire | (3a+2b) ~ ((6a+5b) | |||||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | ||||||
| DC 380V/1A | |||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | |||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | 120 | ||||
| À court terme | temps/heure | 360 | |||||
| Durabilité mécanique | 10000 fois | 10 | |||||
| Résistance électrique | 10000 fois | 25 ((AC-2) | |||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | ||||
| Temps asynchrone à trois phases | ms | ≤ 3 | |||||
| Heure d'ouverture initiale | ms | ≤ 60 | |||||
| Le déclenchement de la fermeture | ms | ≤ 10 | |||||
| Remarque: la tension de commande nominale peut être réalisée selon les exigences du client. | |||||||
