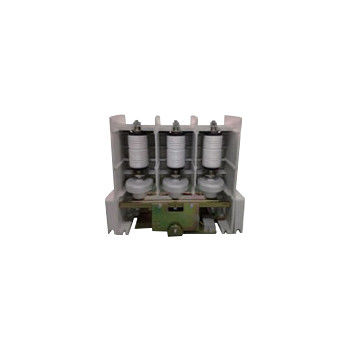

Contacteur sous vide haute tension 12kV 630A
Détails sur le produit:
| Nom de marque: | haibang |
|
Détail Infomation |
|||
| Mettre en évidence: | Contacteur sous vide de 12 kV 630A,Contacteur sous vide haute tension 630A |
||
|---|---|---|---|
Description de produit
Contacteur sous vide 12 kV 630A - Contacteur sous vide haute tension, tension nominale 12 kV, courant nominale 160A, 250A, 400A, 630A
Description générale:
Hai Bang 12kV 630A Vacuum Contactor est applicable sur les systèmes d'alimentation AC 50-60Hz, tension nominale allant jusqu'à 12 kV, courant nominale 160A, 250A, 400A, 630A.Ce type de contateur à vide haute tension de 12 kV est largement utilisé dans la compensation de puissance réactive du réseau électrique, l'industrie chimique, la métallurgie, l'approvisionnement en eau et le traitement des eaux usées, les équipements des mines de charbon souterraines et autres occasions.Haibang 12kV 630A contacteur sous vide est utilisé pour connecter et déconnecter directement ou à distance le circuit principal et souvent contrôler les charges capacitivesL'altitude de l'environnement où le contacteur à vide haute tension de 12 kV est utilisé ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer.
Nous disposons d'un autre type de contacteur à vide de 12 kV, dont le courant nominal est de 800A, 1000A, 1250A, 1600A, 2000A. Veuillez vous référer aux catégories pour plus d'informations.
Les types:
JCZ5-12J/D-160-1. Je suis désolé.6
JCZ5-12J/D-250-2. Je suis désolé.5
JCZ5-12J/D-400-4. Je vous en prie.0
JCZ5-12J/D-630-6. Je suis désolé.3
Données techniques:
| Nom | Unité | Valeur | ||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | KV | 12 | |||
| courant de fonctionnement nominal (Ie) | Une | Les mesures suivantes doivent être prises: | ||||
| Fréquence nominale | Hz | 50 à 60 | ||||
| Capacité de connexion nominale | Une | 10Ie (AC-4) | ||||
| Capacité de rupture nominale | Une | 8Ie (AC-4) | ||||
| Temps de résistance à court courant | Une | 10e année | ||||
| Résistance au courant de pointe nominale | Une | 25e | ||||
| Durée nominale du court-circuit | s | 4 | ||||
| Capacité de rupture finale | 6.3 kA, 3 fois | |||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 42 | |||
| Brèches sous vide | KV | 42 | ||||
| Éclaircissement de l' impulsion résister à la tension | KV | 75 | ||||
| Courant de rupture nominal du condensateur unique (C2) | Une | 160 à 400 | ||||
| Circuit de commande | Voltage nominal (Us) | V | AC ou DC. 110/220 | |||
| Puissance nominale (P) | V.A. | ≤ 1000/100 (absorption/détention) | ||||
| Circuit auxiliaire | Le formulaire | (3a+2b) ~ ((6a+5b) | ||||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | |||||
| DC 380V/1A | ||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | ||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | 300 | |||
| À court terme | temps/heure | 600 | ||||
| Durabilité mécanique | 10000 fois | 100 | ||||
| Résistance électrique | 10000 fois | Le montant de l'indemnité est calculé en fonction de la valeur de la dette. | ||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | |||
| Temps asynchrone à trois phases | ms | ≤ 3 | ||||
| Heure d'ouverture initiale | ms | ≤ 160 | ||||
| Le déclenchement de la fermeture | ms | ≤ 10 | ||||
|
Remarque: 1. la tension de commande nominale peut être réalisée selon les exigences du client. 2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois. |
||||||
