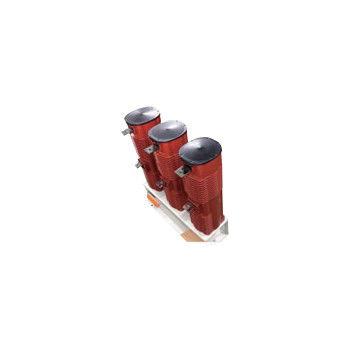

Contacteur sous vide 24 kV 630A - Contacteur sous vide haute tension
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
|
Détail Infomation |
|||
| Mettre en évidence: | Contacteur sous vide haute tension de 24 kV,Contacteur sous vide haute tension 630A |
||
|---|---|---|---|
Description de produit
Contacteur sous vide 24 kV 630A - Contacteur sous vide haute tension, tension nominale 24 kV, courant nominale 160A, 250A, 400A, 630A
Description générale:
Hai Bang 24kV 630A Vacuum Contactor est adapté pour les systèmes d'alimentation AC 50 ~ 60Hz, tension nominale 24kV, courant nominale de 160A, 250A, 400A, 630A.Les contacteurs sous vide haute tension 24 kV sont utilisés pour la connexion directe ou à distance et la déconnexion du circuit principalCette série de contacteurs à vide haute tension de 24 kV adopte la structure de cadre d'isolation semi-cylindrique composée d'époxy intégralement coulée,qui répond pleinement aux exigences d'isolation des réglementations internationalesL'altitude de l'environnement où est utilisé le contacteur sous vide de 24 kV 630A ne dépasse pas 1000 mètres au-dessus du niveau de la mer.
Les types:
JCZ3-24J/D-160-1. Je suis désolé.6
JCZ3-24J/D-250-2. Je suis désolé.5
JCZ3-24J/D-400-4. Je vous en prie.0
JCZ3-24J/D-630-6. Je suis désolé.3
Données techniques:
| Nom | Unité | Valeur | ||||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | KV | 24 kV | |||||
| courant de fonctionnement nominal (Ie) | Une | 160A | 250A | 400A | 630A | |||
| Capacité de connexion nominale (Im) | KA | 1.6 | 2.5 | 4 | 6.3 | |||
| Capacité de rupture nominale (Ic) | KA | 1.28 | 2 | 3.2 | 5.04 | |||
| Résistance nominale à la surcharge, courant et temps | KA/s | 2.4/1 | 3.75/1 | Jéhovah est notre refuge, 15/6 | 9.45/1 | |||
| Courant de résistance à courte durée nominale (Ik) | KV | 1.6 | 2.5 | 4 | 6.3 | |||
| Résistance au courant de pointe nominale (Ip) | KV | 4 | 6.25 | 10 | 16 | |||
| Durée nominale du court-circuit | s | 4 | ||||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 65 | |||||
| Brèches sous vide | KV | 65 | ||||||
| Éclaircissement de l' impulsion résister à la tension | KV | 125 | ||||||
| Circuit de commande | Voltage nominal (Us) | V | Le montant de l'aide est fixé à la valeur de l'aide. | |||||
| DC 110/220 | ||||||||
| Puissance nominale (P) de stockage électrique | V.A. | ≤ 2000/30 (absorption/exploitation) | ||||||
| Puissance nominale (P) | V.A. | ≤ 2000/700 (fermeture/ouverture) | ||||||
| Circuit auxiliaire | Le formulaire | 3a+2b | ||||||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | |||||||
| DC 380V/1A | ||||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | ||||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | 300 | |||||
| À court terme | temps/heure | 60 | ||||||
| Durabilité mécanique | 10000 fois | 100 | ||||||
| Résistance électrique | 10000 fois | Le montant de l'indemnité est calculé en fonction de la valeur de la dette. | ||||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | |||||
| Temps asynchrone à trois phases | ms | ≤ 3 | ||||||
| Heure d'ouverture initiale | ms | ≤ 50 (électricité) | ||||||
| Le déclenchement de la fermeture | ms | ≤ 6 | ||||||
|
Remarque: 1. la tension de commande nominale peut être réalisée selon les exigences du client. 2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois. |
||||||||
