Description de produit

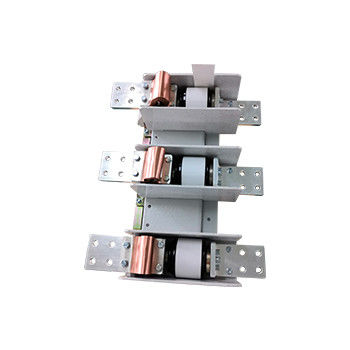

1.14kV 800A Contacteur sous vide - Contacteur sous vide basse tension, tension nominale 1,14kV, courant nominal 630-800A
Description générale:
Le contactateur à vide à basse tension Hai Bang est de type CKJ3-1.14D/D-630~800 et s'applique aux systèmes d'alimentation AC de 50 à 60 Hz, tension nominale 1140V, courant nominal 630 à 800A.Le contacteur à vide 14 kV est utilisé pour connecter et déconnecter directement ou à distance le circuit principal et contrôler fréquemment les moteurs ACLe contacteur à vide Haibang de 1,14 kV 800A est largement utilisé dans le pétrole, les équipements anti-explosion des mines de charbon et autres occasions.L'altitude de l'environnement où le 1Le contactateur sous vide de.14 kV n'est pas utilisé au-dessus de 1000 m d'altitude.
Veuillez consulter les catégories relatives aux autres types de contacteurs sous vide de 1,14 kV ayant d'autres valeurs de courant nominal.
Données techniques:
| Nom | Unité | Valeur | ||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | V | 1140 | |||
| courant de fonctionnement nominal (Ie) | Une | 630, 800 | ||||
| Fréquence nominale | Hz | 50 à 60 | ||||
| Capacité de connexion nominale | Une | 10Ie (AC-4) | ||||
| Capacité de rupture nominale | Une | 8Ie (AC-4) | ||||
| Durée nominale du court-circuit | s | 4 | ||||
| Capacité de rupture finale | kA, temps | 6.3kA/3 fois | ||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 4.2 | |||
| Brèches sous vide | KV | 10 | ||||
| Éclaircissement de l' impulsion résister à la tension | KV | 8 | ||||
| Circuit de commande | Voltage nominal (Us) | V | Le montant de l'aide est fixé à la valeur de l'aide. | |||
| DC 110/220 | ||||||
| Puissance nominale (P) de stockage électrique | V.A. | ≤ 900/50 (absorption/détention) | ||||
| Circuit auxiliaire | Le formulaire | (3a+2b) | ||||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | |||||
| DC 380V/1A | ||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | ||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | Le montant de l'impôt sur le revenu est calculé en fonction du montant de l'impôt sur le revenu. | |||
| À court terme | temps/heure | 2000 | ||||
| Durabilité mécanique | 10000 fois | 100 | ||||
| Résistance électrique | 10000 fois | 60 (AC-3), 6 (AC-4) | ||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | |||
| Temps asynchrone à trois phases | ms | ≤ 3 | ||||
| Heure d'ouverture initiale | ms | ≤ 150 (détention électrique) | ||||
| Le déclenchement de la fermeture | ms | ≤ 10 | ||||
|
Remarque: 1. la tension de commande nominale peut être réalisée selon les exigences du client. 2Peut être utilisé pour 2000V. |
||||||
