Description de produit

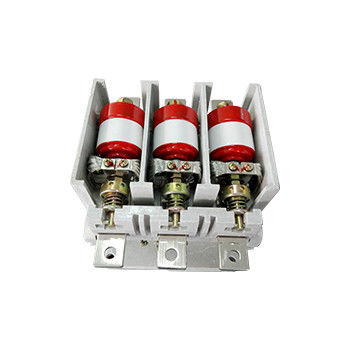

1.14kV 160A Contacteur sous vide - Contacteur sous vide basse tension, tension nominale 1,14kV, courant nominale 80A, 125A, 160A
Description générale:
Hai Bang 1.14kV 160A Vacuum Contactor est applicable sur les systèmes d'alimentation AC 50-60Hz, tension nominale 1140V, courant nominale 80A, 125A, 160A.Ce type de contacteur à vide de 1140V est utilisé pour connecter et déconnecter le circuit directement ou à distance et contrôler fréquemment le moteur CA, et est adapté à divers dispositifs de protection (protecteur intégré électronique JDB, dispositif de protection contre les surtensions JR9,dispositif d'absorption de la résistance de fusion) pour former un démarreur électromagnétique ou un démarreur magnétique résistant à l'explosion. Hai Bang 1.14kV 160A Vacuum Contactor est largement utilisé dans la métallurgie, les mines de charbon souterraines, les docks et d'autres occasions.L'altitude de l'environnement où le contacteur sous vide basse tension est utilisé ne dépasse pas 1000 mètres au-dessus du niveau de la mer..
Veuillez consulter les catégories relatives aux autres types de contacteurs sous vide de 1,14 kV ayant d'autres valeurs de courant nominal.
Les types:
Le numéro de série CKJ5-80A
Le numéro de série CKJ5-125A
Le numéro de série CKJ5-160A
Données techniques:
| Nom | Unité | Valeur | ||||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | V | 1140 | |||||
| courant de fonctionnement nominal (Ie) | Une | 80 | 125 | 160 | ||||
| Fréquence nominale | Hz | 50 à 60 | ||||||
| Capacité de connexion nominale | Une | 12Ie (AC-4) | ||||||
| Capacité de rupture nominale | Une | 10Ie (AC-4) | ||||||
| Surcharge nominale résister au courant | A/s | 8Ie/10 | ||||||
| Capacité de rupture finale | Une | 1600 | 1600 | 3200 | ||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 4 | |||||
| Brèches sous vide | KV | 10 | ||||||
| Circuit de commande | Voltage nominal (Us) | V | Le montant de l'aide est fixé au montant de l'aide. | |||||
| Puissance nominale (P) de stockage électrique | V.A. | ≤ 400/40 (absorption/détention) | ||||||
| Circuit auxiliaire | Le formulaire | (2a+1b) | ||||||
| Valeur nominale | AC 380V/5A | |||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | ||||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | Le montant de l'impôt sur le revenu est calculé en fonction du montant de l'impôt sur le revenu. | |||||
| À court terme | temps/heure | 2000 (dans les années 20) | ||||||
| Durabilité mécanique | 10000 fois | 300 | ||||||
| Résistance électrique | 10000 fois | 20 (AC-3), 6 (AC-4) | ||||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | |||||
| Temps asynchrone à trois phases | ms | ≤ 3 | ||||||
| Heure d'ouverture initiale | ms | ≤ 150 (détention électrique) | ||||||
| Le déclenchement de la fermeture | ms | ≤ 10 | ||||||
| Remarque: 1. la tension de commande nominale peut être réalisée selon les exigences du client. | ||||||||
