1.14kV 250A contacteur sous vide - contacteur sous vide basse tension
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
|
Détail Infomation |
|||
| Mettre en évidence: | 1Contacteur sous vide basse tension de 14 kV,Contacteur sous vide à basse tension 250A |
||
|---|---|---|---|
Description de produit

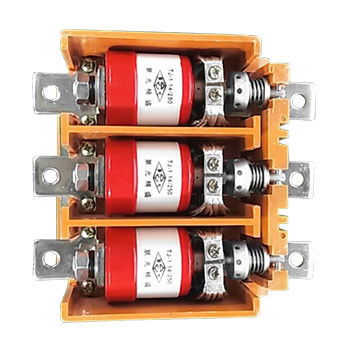

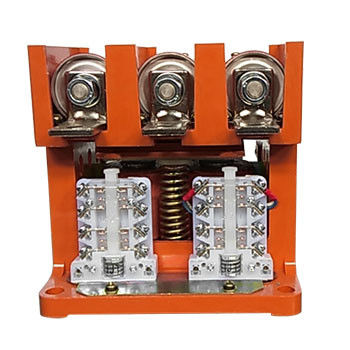

1.14kV 250A Contacteur sous vide - Contacteur sous vide basse tension, tension nominale 1140V, courant nominale 250A
Description générale:
Le contactateur à vide Hai Bang de 1,14 kV est de type CKJ5-250A/1140V et s'applique aux systèmes d'alimentation AC de 50 à 60 Hz, à tension nominale de 1140V et à courant nominal de 250A.Ce type de contacteur sous vide basse tension est utilisé pour connecter et déconnecter directement ou à distance le circuit et souvent contrôler le moteur CA, et est adapté à divers dispositifs de protection (protecteur intégré électronique JDB, dispositif de protection contre les surtensions JR9,dispositif d'absorption de la résistance de fusion) pour former un démarreur électromagnétique ou un démarreur magnétique résistant à l'explosionLe contacteur à vide Haibang 1.14 kV 250A est largement utilisé en métallurgie, dans les mines de charbon souterraines, les docks et autres occasions.L'altitude de l'environnement où le contacteur sous vide basse tension est utilisé ne dépasse pas 2000 mètres au-dessus du niveau de la mer..
Veuillez consulter les catégories relatives aux autres types de contacteurs sous vide de 1,14 kV ayant d'autres valeurs de courant nominal.
Données techniques:
| Nom | Unité | Valeur | ||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | V | 1140 | |||
| courant de fonctionnement nominal (Ie) | Une | 250 | ||||
| Fréquence nominale | Hz | 50 à 60 | ||||
| Capacité de connexion nominale | Une | 12Ie (AC-4) | ||||
| Capacité de rupture nominale | Une | 10Ie (AC-4) | ||||
| Surcharge nominale résister au courant | A/s | 8Ie/10 | ||||
| Capacité de rupture finale | KA | 3.2 | ||||
| Éclaircissement de l' impulsion résister à la tension | KV | 8 | ||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 4 | |||
| Brèches sous vide | KV | 10 | ||||
| Circuit de commande | Voltage nominal (Us) | V | Le montant de l'aide est fixé au montant de l'aide. | |||
| Puissance nominale (P) de stockage électrique | V.A. | ≤ 400/40 (absorption/détention) | ||||
| Circuit auxiliaire | Le formulaire | (3a+3b) | ||||
| Valeur nominale | AC 380V/5A | |||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | ||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | Le montant de l'impôt sur le revenu est calculé en fonction du montant de l'impôt sur le revenu. | |||
| À court terme | temps/heure | 2000 (dans les années 20) | ||||
| Durabilité mécanique | 10000 fois | 300 | ||||
| Résistance électrique | 10000 fois | 20 (AC-3), 6 (AC-4) | ||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | |||
| Temps asynchrone à trois phases | ms | ≤ 3 | ||||
| Heure d'ouverture initiale | ms | ≤ 150 (détention électrique) | ||||
| Le déclenchement de la fermeture | ms | ≤ 10 | ||||
| Remarque: 1. la tension de commande nominale peut être réalisée selon les exigences du client. | ||||||
