Description de produit

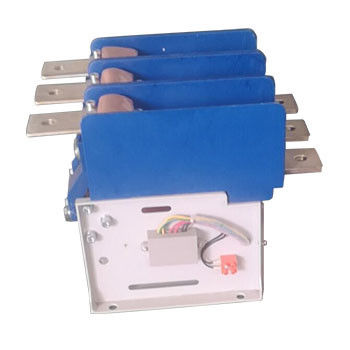

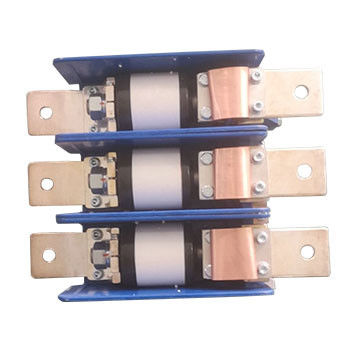

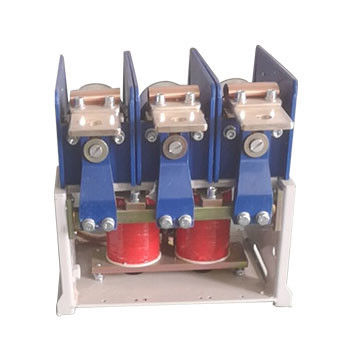

1.14kV 1000A Contacteur sous vide - Contacteur sous vide basse tension, tension nominale 1,14kV, courant nominal 800A, 1000A, 1250A
Description générale:
Hai Bang 1.14kV contactateur de vide de courant lourd de type CKJ3-1.14J(D) /D-800 ~ 1250 est applicable sur les systèmes d'alimentation AC 50-60Hz, tension nominale 1.14kV, courant nominale 800A, 1000A, 1250A. Ce type 1.Le contactateur à vide de 14 kV est utilisé pour directement ou à distance connecter et déconnecter le circuit du rotor du moteur de remontageLe contacteur à vide Hai Bang de 1,14 kV est largement utilisé dans les avançateurs de phase, les armoires à démarrage en douceur et les fours électriques à haute fréquence.14 kV de courant lourd Le contacteur sous vide convient aux situations de commande électrique nécessitant un contrôle de courant élevé dans les catégories d'utilisation AC-1 ou AC-2.L'altitude de l'environnement où le contacteur à vide de 1,14 kV est utilisé ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer.
Veuillez consulter les catégories relatives aux autres types de contacteurs sous vide de 1,14 kV.
Données techniques:
| Nom | Unité | Valeur | ||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | KV | 1.14 kV | |||
| courant de fonctionnement nominal (Ie) | Une | Pour les véhicules à moteur électrique: | ||||
| Fréquence nominale | Hz | 50 à 60 | ||||
| Capacité de connexion nominale | Une | Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. | ||||
| Capacité de rupture nominale | Une | Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. | ||||
| Surcharge nominale résister au courant | A/s | 4Ie/10 | ||||
| Capacité de rupture finale | kA, temps | 5kA/25 fois | ||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 4.2 | |||
| Brèches sous vide | KV | 10 | ||||
| Éclaircissement de l' impulsion résister à la tension | KV | 8 | ||||
| Circuit de commande | Voltage nominal (Us) | V | Le montant de l'aide est fixé à la valeur de l'aide. | |||
| DC 110/220 | ||||||
| Puissance nominale (P) de stockage électrique | V.A. | ≤ 1000/100 (absorption/détention) | ||||
| Puissance nominale (P) | V.A. | ≤ 900/600 (fermeture/ouverture) | ||||
| Circuit auxiliaire | Le formulaire | (3a+2b) | ||||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | |||||
| DC 380V/1A | ||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | ||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | 300 | |||
| À court terme | temps/heure | 600 | ||||
| Durabilité mécanique | 10000 fois | 100 | ||||
| Résistance électrique | 10000 fois | 25 ((AC-2) | ||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | |||
| Temps asynchrone à trois phases | ms | ≤ 3 | ||||
| Heure d'ouverture initiale | ms | ≤ 100 (accès électrique), ≤ 60 (accès mécanique) | ||||
| Le déclenchement de la fermeture | ms | ≤ 5 | ||||
|
Remarque: 1. la tension de commande nominale peut être réalisée selon les exigences du client. 2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois. 3Peut être utilisé pour 2kV. |
||||||
