2500A Contacteur sous vide monophasique - Contacteur sous vide haute tension
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
|
Détail Infomation |
|||
| Mettre en évidence: | 2500A Contacteur à vide monophasique,Contacteur sous vide monophasique haute tension,Contacteur sous vide haute tension 2500A |
||
|---|---|---|---|
Description de produit
Contacteur à vide à haute tension à phase unique 2500A - Contacteur à vide à haute tension à phase unique, tension nominale 7,2 kV, 12 kV, courant nominal 1600A~2500A
Description générale:

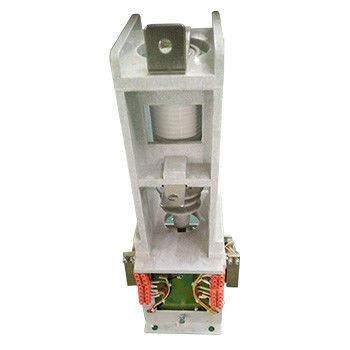

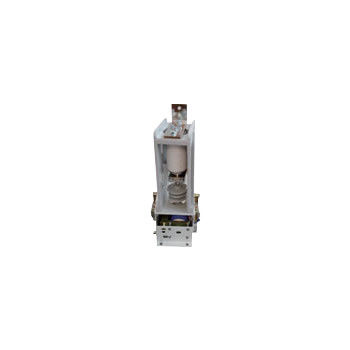

Hai Bang Single Phase 2500A Vacuum Contactor Type JCZ1-12D/D1600~2500 est adapté pour les systèmes d'alimentation AC 50~60Hz, le circuit principal de tension nominale 7,2kV, 12kV, courant nominale 1600A~2500A.Ce type de contacteur à vide monophase est principalement utilisé comme interrupteur de mise à la terre lorsqu'une panne de mise à la terre monophase se produitLe contacteur à vide Haibang Single Phase 2500A peut être utilisé dans les armoires de suppression d'arc et les occasions électriques qui nécessitent un contrôle à phase unique.L'altitude de l'environnement où le contacteur à vide monophasique est utilisé ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer (type G ne doit pas dépasser 2500 mètres).
Nous disposons d'un autre type de contacteur à vide à phase unique de 12 kV (7,2 kV), dont le courant nominal est de 160 A, 250 A, 400 A, 630 A. Veuillez consulter les catégories pour plus d'informations.
Nous avons également un contactateur à vide à phase unique de type plateau de 12 kV (7,2 kV) avec conception brevetée, qui pourrait fonctionner en toute sécurité et stabilité à une altitude de 5000 m au-dessus du niveau de la mer.Pour plus d'informations, voir les catégories.
Données techniques:
| Amé | Unité | Valeur | |||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | KV | 7.2 | 12 | |||
| courant de fonctionnement nominal (Ie) | Une | 1600 à 2500 | |||||
| Fréquence nominale | Hz | 50 à 60 | |||||
| Capacité de connexion nominale | Une | Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. | |||||
| Capacité de rupture nominale | Une | Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. | |||||
| Durée nominale du court-circuit | s | 4 | |||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 32 | 42 | |||
| Brèches sous vide | KV | 32 | 42 | ||||
| Éclaircissement de l' impulsion résister à la tension | KV | 60 | 75 | ||||
| Circuit de commande | Voltage nominal (Us) | V | Le montant de l'aide est fixé à la valeur de l'aide. | ||||
| DC 110/220 | |||||||
| Puissance nominale (P) de stockage électrique | V.A. | ≤ 1000/100 (absorption/détention) | |||||
| Circuit auxiliaire | Le formulaire | (3a+2b) | |||||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | ||||||
| DC 380V/1A | |||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | |||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | 300 | ||||
| À court terme | temps/heure | 600 | |||||
| Durabilité mécanique | 10000 fois | 30 | |||||
| Résistance électrique | 10000 fois | 10 (AC-4) | |||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 100 | ||||
| Heure d'ouverture initiale | ms | ≤ 60 | |||||
| Le déclenchement de la fermeture | ms | ≤ 5 | |||||
| Remarque: la tension de commande nominale peut être réalisée selon les exigences du client. | |||||||
