Structure d'action du contacteur sous vide à haute tension à 3 phases de 24 kV Système électromagnétique
Détails sur le produit:
Lieu d'origine: | Chine |
Conditions de paiement et expédition:
Prix: | negotiable |
---|---|
Délai de livraison: | 7 à 15 jours ouvrables |
Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
Détail Infomation |
|||
Mettre en évidence: | Contacteur sous vide à 3 phases de 24 kV,Contacteur électromagnétique à vide à 3 phases,Contacteur électromagnétique sous vide haute tension |
---|
Description de produit

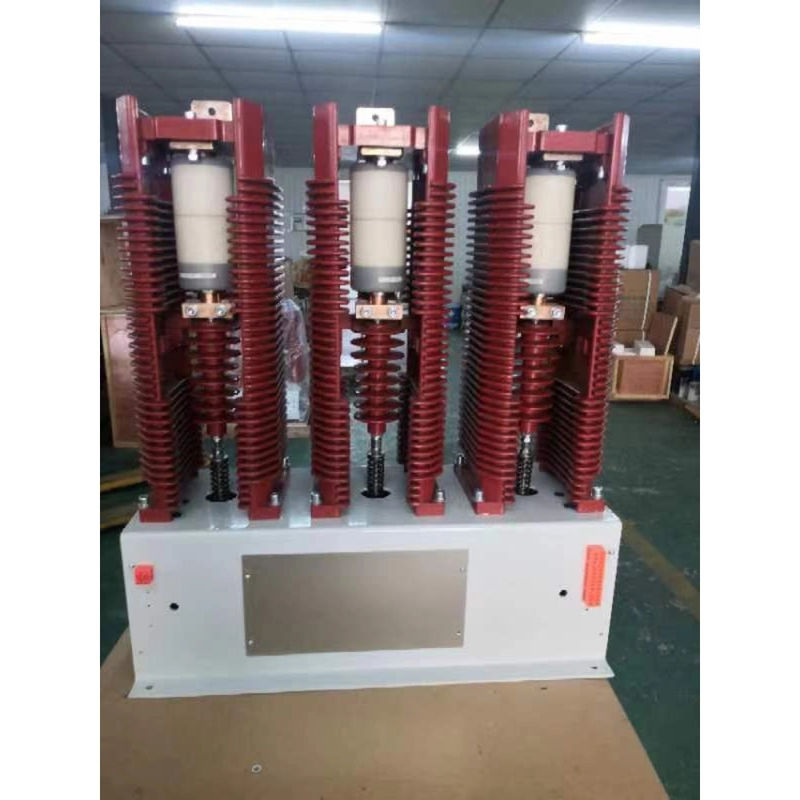

Contacteur sous vide à 3 phases de 24 kV
Description générale:
Hai Bang JCZ3-24kV contactors à vide à haute tension AC sont nouvellement développés par notre société pour l'application du système 24KV, soutenu par nos années d'expérience dans la conception et la puissance technique;soit l'apparence et la performance, fiabilité, applicabilité et facilité d'entretien sont conformes aux exigences des clients.
Caractéristiques du produit
• Circuit principal
• Technologie internationale traditionnelle de moulage intégrale par époxy pour le cadre d'une boîte d'isolation, qui répond pleinement aux exigences d'isolation stipulées dans la norme d'État.
• Utilisez l'interrupteur à vide d'un fabricant de renommée nationale, qui présente une technologie mature, une qualité fiable et une bonne réputation sur le marché.
• Pour la catégorie 630A, utilisez une connexion à double borne dynamique de surface extrême et de pince conducteur, qui présente une faible résistance au contact, une faible hausse de température et une fiabilité accrue.
• la barre de bus est à la fois fine en apparence et durable, il existe 2 choix pour le terminal de contact statique (supérieur): les voies de connexion verticale et verticale, et en même temps,il est applicable pour sélectionner la sortie du fil, qu'elle soit de même ou de direction différente, pour les bornes de contact dynamiques et statiques, afin d'être pratique pour les clients en cours d'utilisation.
• Système électromagnétique
• L'interrupteur auxiliaire unique de grande capacité, scellé, améliore considérablement la fiabilité de l'interrupteur auxiliaire dans l'utilisation de sécurité par rapport aux produits similaires.
• Optimise la structure d'action, ce qui réduit la puissance d'activation et de maintien de la bobine, et donc avec une hausse de température plus faible, une durée de vie plus longue et une meilleure fiabilité.
• Le tampon limite est réglé pour la séparation des disjoncteurs d'armature en mouvement, ce qui élimine les problèmes cachés résultant du rebond de la séparation des disjoncteurs.le poinçonnage du commutateur auxiliaire utilise également le tampon et qui réduit la force d'impact de l'action et favorise la fiabilité du commutateur auxiliaire.
• Structure de l'action
• Le roulement flexible de l'arbre accepte la force sans attraper, le flot axial est faible et cela favorise la performance et la cohérence de l'action.
• Le mécanisme d'action raisonnable et l'extrémité mobile sont dotés d'un double mécanisme de guidage, qui peut assurer la tige conductrice dynamique dans le tube à vide.
Les types:
Le système d'exploitation de l'appareil doit être conforme à l'annexe I.
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Le système de contrôle de l'équipement doit être conforme à l'annexe II.
Données techniques:
Exigences techniques |
Unité |
Paramètres |
|||||
|
Voltage de fonctionnement nominal (Ue) |
KV |
24 |
||||
courant de fonctionnement nominal (Ie) |
Une |
800 |
1000 |
1250 |
|||
Courant de chauffage nominal (Ith) |
Une |
800 |
1000 |
1250 |
|||
Capacité de connexion nominale (I) |
A/temps |
4 000 à 50% |
5 000 à 50% |
6300 à 50 |
|||
Capacité de rupture nominale (Ic) |
A/temps |
3200/25 |
4000/25 |
5040/25 |
|||
Capacité de rupture finale |
A/temps |
4 000/3 |
5 000/3 |
6300/3 |
|||
Courant de résistance à court terme nominé et sa durée |
A/S |
3200/4 |
4000/4 |
6300/4 |
|||
Résistance au courant de pointe nominale |
KA |
6.25 |
10 |
15.75 |
|||
Durabilité mécanique |
10000 fois |
100 |
|||||
Durabilité électrique |
10000 fois |
30 |
|||||
Circuit de commande |
Voltage nominal (Us) |
V |
AC 220 |
||||
Puissance nominale (P) de stockage électrique |
V.A. |
¢ 2000/100 ((Fermer/détenir) |
|||||
Circuit auxiliaire |
Le formulaire |
3a+2b |
|||||
position |
Sur la gauche est le contact d'interrupteur auxiliaire, |
||||||
Diagramme schématique des bornes de câblage |
Voir annexe |
||||||
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
300 |
||||
À court terme |
temps/heure |
600 |
|||||
Fréquence de puissance résister à la tension |
Circuit principal |
Phase à phase et phase au sol |
KV |
65 |
|||
Brèches sous vide |
KV |
65 |
|||||
Circuit secondaire à la terre |
KV |
2 |
|||||
Éclaircissement de l' impulsion résister à la tension |
Phase à phase et phase au sol |
KV |
125 |
||||
Caractéristiques mécaniques |
Distance d'ouverture |
mm |
9 à 0.5 |
||||
Plus de déplacement |
mm |
1.5 ± 0.5 |
|||||
Heure de fermeture |
ms |
≤ 200 |
|||||
Heures d'ouverture |
ms |
≤ 160 |
|||||
Asynchrone en trois phases |
ms |
≤ 3 |
|||||
Bounce de clôture |
ms |
≤ 10 |
|||||
Circuit principal R |
UΩ |
≤ 200 |
|||||
Pression de fonctionnement du contact principal |
N |
≥ 500 |
