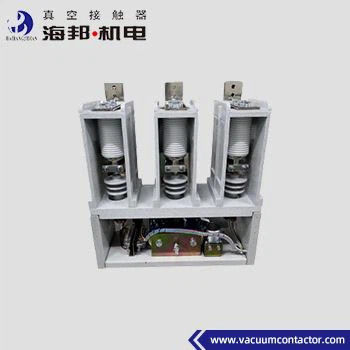

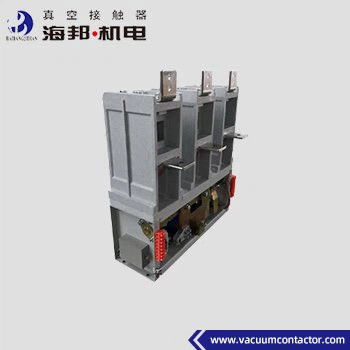

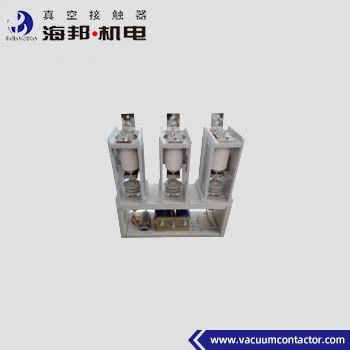

Contacteur sous vide à haute tension 7,2 kV à 3 phases 800A 1000A 1250A 1600A 2000A
Détails sur le produit:
| Lieu d'origine: | Chine |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Délai de livraison: | 7 à 15 jours ouvrables |
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Mettre en évidence: | 7Contacteur sous vide à 2 kV 3 phases,Contacteur sous vide à 3 phases 800A |
||
|---|---|---|---|
Description de produit
7Contacteur sous vide à 2 kV 3 phases
Les contacteurs à vide à haute tension à 3 phases Hai Bang de type CKG8 sont applicables aux systèmes d'alimentation à courant alternatif de 50 à 60 Hz, à tension nominale de 7,2 kV et 12 kV, à courant nominal de 800 A, 1000 A, 1250 A, 1600 A, 2000 A.Ce type de contactors à vide haute tension à 3 phases est utilisé pour connecter et déconnecter directement ou à distance le circuit principal., et pour contrôler les équipements électriques tels que les moteurs et transformateurs AC non inductifs.L'altitude de l'environnement où le contacteur à vide à trois phases est utilisé ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer..
Les types:
CKG8-7.2J/D-800-3. Je suis désolé.2
Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation.
CKG8-7.2J/D-1250-12. Je vous en prie.5
CKG8-7.2J/D-1600-12. Je vous en prie.5
CKG8-7.2J/D-2000-12. Je vous en prie.5
CKG8-12J/D-800-3. Je vous en prie.2
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
CKG8-12J/D-1250-12. Je vous en prie.5
CKG8-12J/D-1600-12. Je vous en prie.5
CKG8-12J/D-2000-12. Je vous en prie.5
Données techniques:
|
Nom |
Unité |
Valeur | |||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
7.2 kV |
12 kV |
|
| courant de fonctionnement nominal (Ie) |
Une |
800, 1000A, 1250A, 1600A et 2000A | |||
| Fréquence nominale |
Hz |
50 à 60 | |||
| Capacité de connexion nominale |
Une |
Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. | |||
| Capacité de rupture nominale |
Une |
6Ie (AC-2) | |||
| Temps de résistance à court courant |
Une |
8e | |||
| Résistance au courant de pointe nominale |
Une |
15e | |||
| Capacité de rupture finale |
Une |
8I, 3 fois | |||
| Durée nominale du court-circuit |
s |
2 | |||
| Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
32 |
42 |
|
|
Brèches sous vide |
KV |
32 |
42 | ||
| Éclaircissement de l' impulsion résister à la tension |
KV |
60 |
75 | ||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. |
||
| DC 110/220 | |||||
| Puissance nominale (P) |
V.A. |
≤ 1000/100 (absorption/détention) | |||
| Puissance nominale (P) |
V.A. |
≤ 900/600 (fermeture/ouverture) | |||
|
Circuit auxiliaire |
Le formulaire |
(3a+2b) ~ ((6a+5b) |
|||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | ||||
| DC 380V/1A | |||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 | |||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
120 |
||
|
À court terme |
temps/heure |
360 | |||
|
Durabilité mécanique |
10000 fois |
10 | |||
|
Résistance électrique |
10000 fois |
25 ((AC-2) | |||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 200 |
||
| Temps asynchrone à trois phases |
ms |
≤ 3 | |||
| Heure d'ouverture initiale |
ms |
≤ 60 | |||
| Le déclenchement de la fermeture |
ms |
≤ 10 | |||
|
Remarque: la tension nominale de commande peut être réalisée selon les exigences du client. |
|||||
