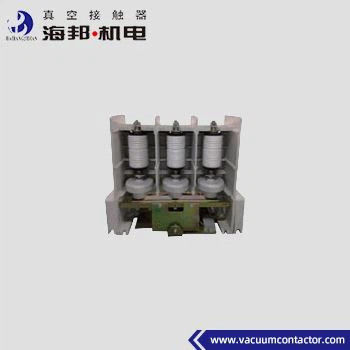

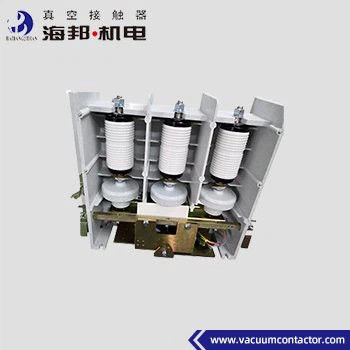

Contacteur sous vide à haute tension HV 3 phases 12 kV pour condensateur
Détails sur le produit:
| Lieu d'origine: | Chine |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Délai de livraison: | 7 à 15 jours ouvrables |
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Mettre en évidence: | Contacteur sous vide 3 phases 12 kV,Contacteur sous vide à haute tension à 3 phases,Contacteur sous vide HV 12 kV |
||
|---|---|---|---|
Description de produit
Contacteur à vide haute tension Hai Bang Type JCZ5 Contacteur à vide à 3 phases pour condensateur est applicable sur les systèmes d'alimentation AC 50-60 Hz, tension nominale jusqu'à 12 kV, courant nominal jusqu'à 630A.Ce type de contacteur à vide à 3 phases pour condensateur est utilisé pour connecter et déconnecter directement ou à distance le circuit principal et contrôler fréquemment les charges capacitivesCe type de contacteur à vide à 3 phases pour condensateur est largement utilisé dans la compensation de puissance réactive du réseau électrique, l'industrie chimique, la métallurgie,approvisionnement en eau et traitement des eaux uséesL'altitude de l'environnement où le contacteur à vide 3 phases est utilisé ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer.
Les types:
JCZ5-12J/D-160-1. Je suis désolé.6
JCZ5-12J/D-250-2. Je suis désolé.5
JCZ5-12J/D-400-4. Je vous en prie.0
JCZ5-12J/D-630-6. Je suis désolé.3
Données techniques:
|
Nom |
Unité |
Valeur | ||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
12 kV |
|
| courant de fonctionnement nominal (Ie) |
Une |
160A à 630A | ||
| Fréquence nominale |
Hz |
50 à 60 | ||
| Capacité de connexion nominale |
Une |
10Ie (AC-4) | ||
| Capacité de rupture nominale |
Une |
8Ie (AC-4) | ||
| Temps de résistance à court courant |
Une |
10e année | ||
| Résistance au courant de pointe nominale |
Une |
25e | ||
| Durée nominale du court-circuit |
s |
4 | ||
| Capacité de rupture finale | 6.3 kA, 3 fois | |||
| Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
42 |
|
|
Brèches sous vide |
KV |
42 | ||
| Éclaircissement de l' impulsion résister à la tension |
KV |
75 | ||
| Courant de rupture nominal du condensateur unique (C2) |
Une |
160 à 400 | ||
|
Circuit de commande |
Voltage nominal (Us) |
V |
AC ou DC. 110/220 |
|
| Puissance nominale (P) |
V.A. |
≤ 1000/100 (absorption/détention) | ||
|
Circuit auxiliaire |
Le formulaire |
(3a+2b) ~ ((6a+5b) |
||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | |||
| DC 380V/1A | ||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 | ||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
300 |
|
|
À court terme |
temps/heure |
600 | ||
|
Durabilité mécanique |
10000 fois |
100 | ||
|
Résistance électrique |
10000 fois |
Le montant de l'indemnité est calculé en fonction de la valeur de la dette. | ||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 200 |
|
| Temps asynchrone à trois phases |
ms |
≤ 3 | ||
| Heure d'ouverture initiale |
ms |
≤ 160 | ||
| Le déclenchement de la fermeture |
ms |
≤ 10 | ||
Commentaire:
1La tension de commande nominale peut être réalisée selon les exigences du client.
2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois.
