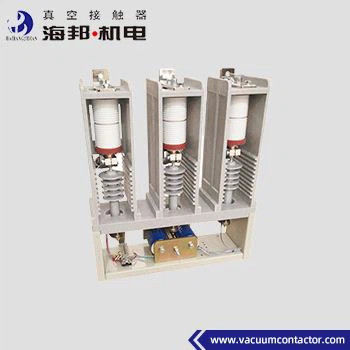

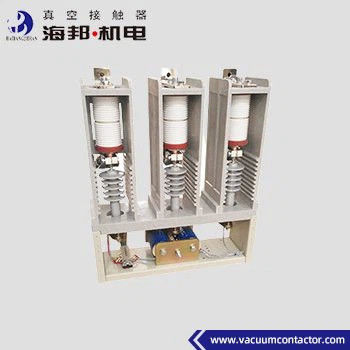

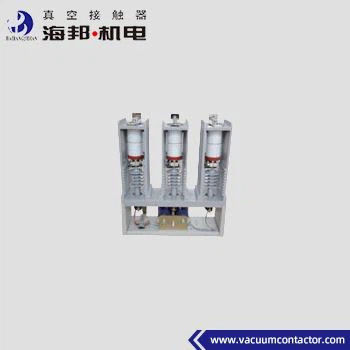

Contacteur sous vide à haute tension de type plateau de 3 phases 1250A
Détails sur le produit:
| Lieu d'origine: | Chine |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Délai de livraison: | 7 à 15 jours ouvrables |
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Mettre en évidence: | Contacteur sous vide à plateau 3 phases,Contacteur sous vide 3 phases 1250A |
||
|---|---|---|---|
Description de produit
Hai Bang Plateau type de haute tension Vacuum Contactor est dédié à l'environnement plateau. Il convient aux systèmes d'alimentation avec AC 50 ~ 60Hz, circuit principal de tension nominale 7,2 kV, 12 kV,et courant nominal de 160A à 1250A.JCZ9 Le contacteur à vide à plateau de type 3 phase est utilisé pour connecter et déconnecter directement ou à distance le circuit principal, contrôler les moteurs à courant alternatif, les transformateurs et autres équipements électriques.L'altitude de l'environnement dans lequel le contacteur à vide à phase de type Plateau 3 est utilisé ne dépasse pas 5000 mètres au-dessus du niveau de la mer..
Les types:
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Conditions d'utilisation:
1. la température ambiante: -25°C+40°C, la moyenne de 24 heures ne doit pas dépasser +35°C;
2. Altitude: 5000m ou moins; Nous avons déposé une demande de brevet, ce qui montre que le contacteur à vide de type plateau JCZ9 peut fonctionner en toute sécurité et de manière stable à l'altitude de 5000m au-dessus du niveau de la mer.
3. Humidité relative: moyenne quotidienne inférieure à 95%, moyenne mensuelle inférieure à 90%, ne doit PAS dépasser 50% lorsque la température ambiante atteint +40°C;
4- Environnement d'exploitation: l'air ambiant ne doit pas être contaminé par des gaz corrosifs, inflammables ou explosifs et par de la vapeur d'eau, niveau de contamination: niveau III;
5- Installation du contacteur sous vide de type plateau:
Lors du fonctionnement, l'angle d'inclinaison entre la surface du contacteur à vide haute tension de type Plateau installé et le plan horizontal ne doit PAS dépasser 5°.
Note: Si les conditions ci-dessus ne peuvent pas satisfaire aux exigences de l'utilisateur, celui-ci peut négocier avec le fabricant un traitement spécial du produit.
Données techniques:
|
Nom |
Unité |
Valeur | |||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
7.2 |
12 |
|
| courant de fonctionnement nominal (Ie) |
Une |
160 à 1250 | |||
| Fréquence nominale |
Hz |
50 à 60 | |||
| Capacité de connexion nominale |
Une |
10Ie (AC-4) | |||
| Capacité de rupture nominale |
Une |
8Ie (AC-4) | |||
| Temps de résistance à court courant |
Une |
10e année | |||
| Résistance au courant de pointe nominale |
Une |
25e | |||
| Durée nominale du court-circuit |
s |
4 | |||
| Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
32 |
42 |
|
|
Brèches sous vide |
KV |
32 |
42 | ||
| Éclaircissement de l' impulsion résister à la tension |
KV |
60 |
75 | ||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. |
||
| DC 110/220 | |||||
| Puissance nominale (P) |
V.A. |
≤ 1000/100 (absorption/détention) | |||
| Puissance nominale (P) |
V.A. |
≤ 900/600 (fermeture/ouverture) | |||
|
Circuit auxiliaire |
Le formulaire |
(3a+2b) ~ ((6a+5b) |
|||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | ||||
| DC 380V/1A | |||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 | |||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
300 |
||
|
À court terme |
temps/heure |
600 | |||
|
Durabilité mécanique |
10000 fois |
100 | |||
|
Résistance électrique |
10000 fois |
Le montant de l'indemnité est calculé en fonction de la valeur de la dette. | |||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 160 |
||
| Temps asynchrone à trois phases |
ms |
≤ 3 | |||
| Heure d'ouverture initiale |
ms |
≤ 100 (accès électrique), ≤ 60 (accès mécanique) | |||
| Le déclenchement de la fermeture |
ms |
≤ 5 | |||
Commentaire:
1La tension de commande nominale peut être réalisée selon les exigences du client.
2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois.
3Le produit peut être utilisé pour 1250A ou 15KV (type commun) par fabrication spéciale.
