Contacteur sous vide 12 kV pour condensateur - Contacteur sous vide haute tension
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | haibang |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|
|
Détail Infomation |
|||
| Mettre en évidence: | Contacteur sous vide de 12 kV pour condensateur,Contacteur sous vide pour condensateur haute tension |
||
|---|---|---|---|
Description de produit

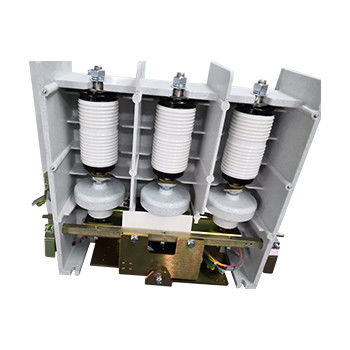

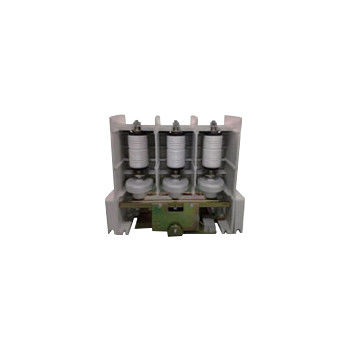

Contacteur sous vide de 12 kV pour condensateur - Contacteur sous vide haute tension, tension nominale de 12 kV, courant nominal 160A, 250A, 400A, 630A
Description générale:
Hai Bang contactant à vide haute tension 3 phases Type JCZ5 contactant à vide 12 kV pour condensateur est applicable sur les systèmes d'alimentation AC 50-60 Hz, tension nominale jusqu'à 12 kV, courant nominale jusqu'à 630A.Ce type de contacteur sous vide de 12 kV pour condensateur est utilisé pour connecter et déconnecter directement ou à distance le circuit principal et souvent contrôler les charges capacitives, moteurs AC, transformateurs et autres équipements électriques. JCZ5 12kV contacteur sous vide pour condensateur est largement utilisé dans le réseau électrique de compensation de puissance réactive, industrie chimique, métallurgie,approvisionnement en eau et traitement des eaux uséesL'altitude de l'environnement où le contacteur à vide en 3 phases est utilisé ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer.
Les types:
JCZ5-12J/D-160-1. Je suis désolé.6
JCZ5-12J/D-250-2. Je suis désolé.5
JCZ5-12J/D-400-4. Je vous en prie.0
JCZ5-12J/D-630-6. Je suis désolé.3
Données techniques:
| Nom | Unité | Valeur | ||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | KV | 12 kV | |||
| courant de fonctionnement nominal (Ie) | Une | 160A à 630A | ||||
| Fréquence nominale | Hz | 50 à 60 | ||||
| Capacité de connexion nominale | Une | 10Ie (AC-4) | ||||
| Capacité de rupture nominale | Une | 8Ie (AC-4) | ||||
| Temps de résistance à court courant | Une | 10e année | ||||
| Résistance au courant de pointe nominale | Une | 25e | ||||
| Durée nominale du court-circuit | s | 4 | ||||
| Capacité de rupture finale | 6.3 kA, 3 fois | |||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 42 | |||
| Brèches sous vide | KV | 42 | ||||
| Éclaircissement de l' impulsion résister à la tension | KV | 75 | ||||
| Courant de rupture nominal du condensateur unique (C2) | Une | 160 à 400 | ||||
| Circuit de commande | Voltage nominal (Us) | V | AC ou DC. 110/220 | |||
| Puissance nominale (P) | V.A. | ≤ 1000/100 (absorption/détention) | ||||
| Circuit auxiliaire | Le formulaire | (3a+2b) ~ ((6a+5b) | ||||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | |||||
| DC 380V/1A | ||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | ||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | 300 | |||
| À court terme | temps/heure | 600 | ||||
| Durabilité mécanique | 10000 fois | 100 | ||||
| Résistance électrique | 10000 fois | Le montant de l'indemnité est calculé en fonction de la valeur de la dette. | ||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | |||
| Temps asynchrone à trois phases | ms | ≤ 3 | ||||
| Heure d'ouverture initiale | ms | ≤ 160 | ||||
| Le déclenchement de la fermeture | ms | ≤ 10 | ||||
|
Remarque: 1. la tension de commande nominale peut être réalisée selon les exigences du client. 2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois. |
||||||
