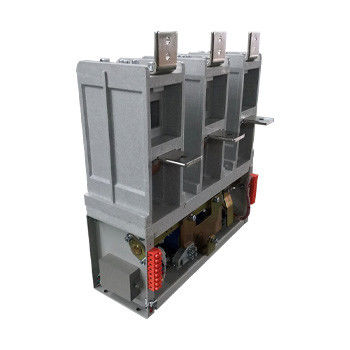

Contacteur sous vide de phase 3 de 12 kV - Contacteur sous vide haute tension
Détails sur le produit:
| Lieu d'origine: | Chine |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Conditions de paiement: | T/T |
|
Détail Infomation |
|||
| Mettre en évidence: | Contacteur sous vide de phase 3 de 12 kV,Contacteur sous vide 12 kV haute tension |
||
|---|---|---|---|
Description de produit
Contacteur sous vide de 3 phases de 12 kV - Contacteur sous vide haute tension, tension nominale 7,2 kV, 12 kV, courant nominal 800A, 1000A, 1250A, 1600A, 2000A
Description générale:
Hai Bang 3 Phase 12kV Vacuum Contactor Type CKG8 est applicable sur les systèmes d'alimentation à courant alternatif de 50 à 60 Hz, tension nominale de 7,2 kV et 12 kV, courant opérationnel nominale de 800, 1000A, 1250A, 1600A, 2000A.Ce type de 3 phase 12kV contacteur à vide est utilisé pour connecter et déconnecter directement ou à distance le circuit principal, et pour contrôler les équipements électriques tels que les moteurs et transformateurs AC non inductifs.
Nous disposons d'un autre type de contacteur à vide à 3 phases de 12 kV (7,2 kV), dont le courant nominal est de 160A, 250A, 400A, 630A. Veuillez consulter les catégories pour plus d'informations.
Les types:
CKG8-7.2J/D-800-3. Je suis désolé.2
Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation.
CKG8-7.2J/D-1250-12. Je vous en prie.5
CKG8-7.2J/D-1600-12. Je vous en prie.5
CKG8-7.2J/D-2000-12. Je vous en prie.5
CKG8-12J/D-800-3. Je vous en prie.2
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
CKG8-12J/D-1250-12. Je vous en prie.5
CKG8-12J/D-1600-12. Je vous en prie.5
CKG8-12J/D-2000-12. Je vous en prie.5
Données techniques:
| Nom | Unité | Valeur | |||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | KV | 7.2 kV | 12 kV | |||
| courant de fonctionnement nominal (Ie) | Une | 800, 1000A, 1250A, 1600A et 2000A | |||||
| Fréquence nominale | Hz | 50 à 60 | |||||
| Capacité de connexion nominale | Une | Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. | |||||
| Capacité de rupture nominale | Une | 6Ie (AC-2) | |||||
| Temps de résistance à court courant | Une | 8e | |||||
| Résistance au courant de pointe nominale | Une | 15e | |||||
| Capacité de rupture finale | Une | 8 ou 3 fois | |||||
| Durée nominale du court-circuit | s | 2 | |||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 32 | 42 | |||
| Brèches sous vide | KV | 32 | 42 | ||||
| Éclaircissement de l' impulsion résister à la tension | KV | 60 | 75 | ||||
| Circuit de commande | Voltage nominal (Us) | V | Le montant de l'aide est fixé à la valeur de l'aide. | ||||
| DC 110/220 | |||||||
| Puissance nominale (P) de stockage électrique | V.A. | ≤ 1000/100 (absorption/détention) | |||||
| Puissance nominale (P) | V.A. | ≤ 900/600 (fermeture/ouverture) | |||||
| Circuit auxiliaire | Le formulaire | (3a+2b) ~ ((6a+5b) | |||||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | ||||||
| DC 380V/1A | |||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | |||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | 120 | ||||
| À court terme | temps/heure | 360 | |||||
| Durabilité mécanique | 10000 fois | 10 | |||||
| Résistance électrique | 10000 fois | 25 ((AC-2) | |||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | ||||
| Temps asynchrone à trois phases | ms | ≤ 3 | |||||
| Heure d'ouverture initiale | ms | ≤ 60 | |||||
| Le déclenchement de la fermeture | ms | ≤ 10 | |||||
| Remarque: la tension de commande nominale peut être réalisée selon les exigences du client. | |||||||
