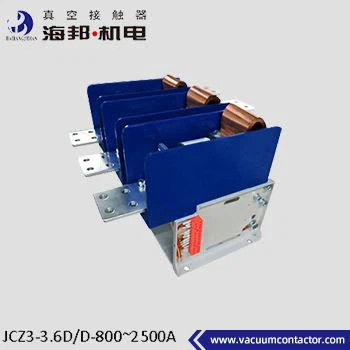

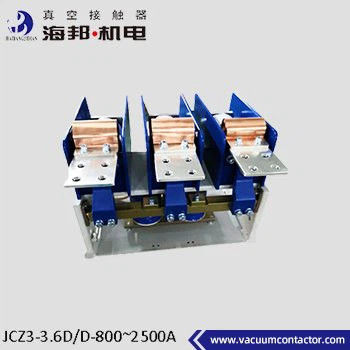

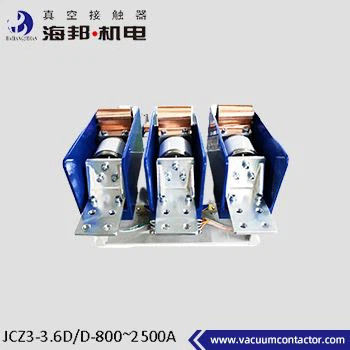

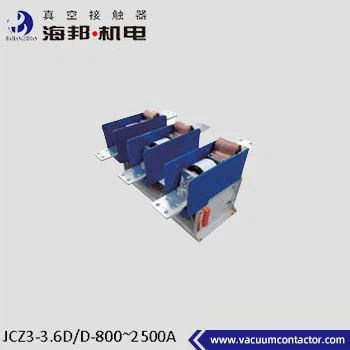

3.6kV 3 phases contacteur sous vide de tension moyenne pour les systèmes d'alimentation électrique AC 50 - 60 Hz
Détails sur le produit:
| Lieu d'origine: | Chine |
Conditions de paiement et expédition:
| Prix: | negotiable |
|---|---|
| Délai de livraison: | 7 à 15 jours ouvrables |
| Conditions de paiement: | Conditions de paiement: L/C, T/T, D/A, D/P |
|
Détail Infomation |
|||
| Fréquence: | 50 Hz/60 Hz | ||
|---|---|---|---|
| Mettre en évidence: | 3Contacteur sous vide à 3 phases de 6 kV,Contacteur sous vide à 3 phases à tension moyenne |
||
Description de produit
Le contactateur sous vide à courant alternatif de 3 phases de tension moyenne Hai Bang est adapté aux systèmes d'alimentation à courant alternatif de 50 à 60 Hz, à la tension nominale du circuit principal de 3,6 kV et au courant nominal de 800 à 2500 A. 3.Le contactateur à vide à 3 phases de 6 kV est largement utilisé dans le pétroleLe contacteur sous vide à courant alternatif à trois phases est utilisé pour connecter et déconnecter directement ou à distance le circuit principal et contrôler fréquemment les moteurs à courant alternatif.transformateurs et autres dispositifs de commande électriqueL'altitude de l'environnement où le contacteur à vide à 3 phases de 3,6 kV est utilisé ne doit pas dépasser 1000 mètres au-dessus du niveau de la mer.
Données techniques:
|
Nom |
Unité |
Valeur | ||
|
Circuit principal |
Voltage de fonctionnement nominal (Ue) |
KV |
30,6 kV |
|
| courant de fonctionnement nominal (Ie) |
Une |
Pour les appareils à commande numérique | ||
| Fréquence nominale |
Hz |
50 à 60 | ||
| Capacité de connexion nominale |
KA |
12.5 | ||
| Capacité de rupture nominale |
KA |
10 | ||
| Capacité de rupture finale |
KA |
12.5 | ||
| Temps de résistance à court courant |
KA |
10 | ||
| Résistance au courant de pointe nominale |
KA |
12.5 | ||
| Durée nominale du court-circuit |
s |
4 | ||
| Fréquence de puissance résister à la tension |
Terminal de câblage à la terre |
KV |
18 |
|
|
Brèches sous vide |
KV |
18 | ||
| Éclaircissement de l' impulsion résister à la tension |
KV |
40 | ||
|
Circuit de commande |
Voltage nominal (Us) |
V |
Le montant de l'aide est fixé à la valeur de l'aide. |
|
| DC 110/220 | ||||
| Puissance nominale (Ps) |
V.A. |
≤ 600/50 (absorption/détention) | ||
| Puissance nominale (P) de la prise mécanique ((800~2500) |
V.A. |
≤ 900/600 (fermeture/ouverture) | ||
|
Circuit auxiliaire |
Le formulaire |
(3a+2b) |
||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | |||
| DC 380V/1A | ||||
|
Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension |
KV |
2 | ||
|
Fréquence de fonctionnement nominale |
À long terme |
temps/heure |
300 |
|
|
À court terme |
temps/heure |
600 | ||
|
Durabilité mécanique |
10000 fois |
10 | ||
|
Résistance électrique |
10000 fois |
10 | ||
|
Caractéristiques mécaniques |
Heure de fermeture |
ms |
≤ 200 |
|
| Temps asynchrone à trois phases |
ms |
≤ 3 | ||
| Heure d'ouverture initiale |
ms |
≤ 150 | ||
| Le déclenchement de la fermeture |
ms |
≤ 10 | ||
Commentaire:
1La tension de commande nominale peut être réalisée selon les exigences du client.
2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois.
