7Contacteur sous vide de 2 kV pour condensateur - Contacteur sous vide haute tension
Détails sur le produit:
meilleur prix Contact|
Détail Infomation |
|||
| Mettre en évidence: | 7Contacteur sous vide de 2 kV pour condensateur,Contacteur sous vide haute tension pour condensateur |
||
|---|---|---|---|
Description de produit

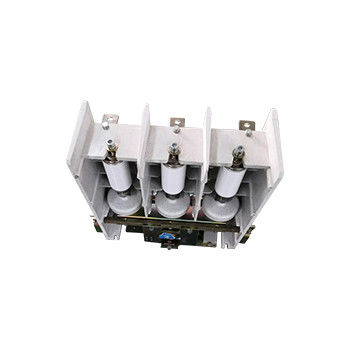

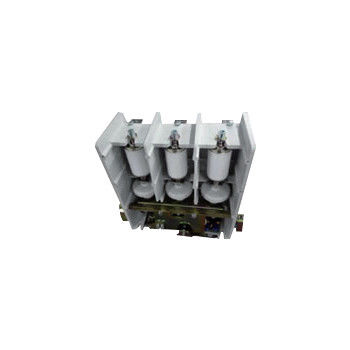

7Contacteur sous vide de 2 kV pour condensateur - Contacteur sous vide haute tension, tension nominale de 7,2 kV, courant nominal 160A, 250A, 400A, 630A
Description générale:
Contacteur à vide haute tension Hai Bang Type JCZ5 7.2 kV contacteur à vide pour condensateur est applicable sur les systèmes d'alimentation AC 50-60 Hz, tension nominale jusqu'à 7.2 kV, courant nominale 160A, 250A, 400A, 630A.Ce type de 7Le contacteur sous vide de 2 kV pour condensateur est utilisé pour connecter et déconnecter directement ou à distance le circuit principal et contrôler fréquemment les charges capacitives, les moteurs AC,transformateurs et autres équipements électriquesLe contactateur de vide Haibang de 7,2 kV pour condensateur est largement utilisé dans la compensation de puissance réactive du réseau électrique.Le contactateur sous vide de 2 kV pour le condensateur est utilisé ne dépasse pas 1000 mètres au-dessus du niveau de la mer.
Les types:
JCZ5-7.2J/D-160-1. Je suis désolé.6
JCZ5-7.2J/D-250-2. Je suis désolé.5
JCZ5-7.2J/D-400-4. Je suis désolé.0
JCZ5-7.2J/D-630-6. Je suis désolé.3
Données techniques:
| Nom | Unité | Valeur | ||||
| Circuit principal | Voltage de fonctionnement nominal (Ue) | KV | 7.2 kV | |||
| courant de fonctionnement nominal (Ie) | Une | Les mesures suivantes doivent être prises: | ||||
| Fréquence nominale | Hz | 50 à 60 | ||||
| Capacité de connexion nominale | Une | 10Ie (AC-4) | ||||
| Capacité de rupture nominale | Une | 8Ie (AC-4) | ||||
| Temps de résistance à court courant | Une | 10e année | ||||
| Résistance au courant de pointe nominale | Une | 25e | ||||
| Durée nominale du court-circuit | s | 4 | ||||
| Capacité de rupture finale | kA, temps | 6.3/3 | ||||
| Fréquence de puissance résister à la tension | Terminal de câblage à la terre | KV | 32 | |||
| Brèches sous vide | KV | 32 | ||||
| Éclaircissement de l' impulsion résister à la tension | KV | 60 | ||||
| Courant de rupture nominal du condensateur unique (C2) | Une | 160 | ||||
| Circuit de commande | Voltage nominal (Us) | V | Le montant de l'aide est fixé à la valeur de l'aide. | |||
| DC 110/220 | ||||||
| Puissance nominale (P) de stockage électrique | V.A. | ≤ 1000/100 (absorption/détention) | ||||
| Puissance nominale (P) | V.A. | ≤ 900/600 (fermeture/ouverture) | ||||
| Circuit auxiliaire | Le formulaire | (3a+2b) ~ ((6a+5b) | ||||
| Valeur nominale | une puissance de sortie de courant alternatif de 380 V/5A, | |||||
| DC 380V/1A | ||||||
| Circuit de commande, circuit auxiliaire à la terre puissance fréquence résister à la tension | KV | 2 | ||||
| Fréquence de fonctionnement nominale | À long terme | temps/heure | 300 | |||
| À court terme | temps/heure | 600 | ||||
| Durabilité mécanique | 10000 fois | 100 | ||||
| Résistance électrique | 10000 fois | Le montant de l'indemnité est calculé en fonction de la valeur de la dette. | ||||
| Caractéristiques mécaniques | Heure de fermeture | ms | ≤ 200 | |||
| Temps asynchrone à trois phases | ms | ≤ 3 | ||||
| Heure d'ouverture initiale | ms | ≤ 100 (accès électrique), ≤ 60 (accès mécanique) | ||||
| Le déclenchement de la fermeture | ms | ≤ 5 | ||||
|
Remarque: 1. la tension de commande nominale peut être réalisée selon les exigences du client. 2Pour le type de serrage mécanique, le dispositif de verrouillage doit être remplacé toutes les 100 000 fois. |
||||||
